実体験プロジェクト第 3 回。第 1 回 メイン記事 で構成検討した 6 パーツを実際に組み立てる手順を、着荷時に撮影した 13 枚の実機写真とともに解説します。基本構造は 自作PC の組み立て手順 完全ガイド を踏襲し、本構成（KING 95 PRO デュアルチャンバー / AM5 / ノンモジュラー電源 / iGPU 運用）特有の注意点を上書きで補足します。
全 12 工程の早見表（本構成版）
| 工程 | 内容 | 所要時間 | 本構成での特記 |
|---|---|---|---|
| 1 | 作業環境の整備 | 15 分 | 静電気対策・90×60cm スペース |
| 2 | CPU をマザーボードに取り付け | 5 分 | AM5 ソケット保護カバーは CPU 装着直前に外す |
| 3 | メモリをマザーボードに取り付け | 3 分 | DIMM_A2 + DIMM_B2 のデュアルチャネル指定スロット |
| 4 | M.2 SSD をマザーボードに取り付け | 5 分 | M.2 ARMOR ヒートシンクのサーマルパッドフィルム剥がし忘れ注意 |
| 5 | CPU クーラーをマザーボードに取り付け | 15〜30 分 | AM5 リテンションキット使用 + ベース面保護シール剥がし |
| 6 | 電源ユニットをケースに取り付け | 10 分 | ノンモジュラー → 不要ケーブルは裏配線へ格納 |
| 7 | マザーボードをケースに取り付け | 15 分 | KING 95 PRO デュアルチャンバーのマザボ室に設置 |
| 8 | 🟡 GPU をケースに取り付け（Phase 2 任意） | - | Phase 1 では iGPU 運用のためスキップ |
| 9 | フロントパネル配線をマザーボードに接続 | 15 分 | KING 95 PRO は USB Type-C ヘッダ + USB 3.0 + HD AUDIO + ARGB ハブ |
| 10 | 電源ケーブルを各パーツに接続 | 20 分 | 24-pin ATX + 8-pin EPS（GPU 補助電源は不要） |
| 11 | ケーブルマネジメント | 30〜60 分 | デュアルチャンバー構造で背面チャンバーへ集約 |
| 12 | 起動テスト・BIOS 確認 | 15〜30 分 | 裸組み POST テスト推奨（マザボの箱の上で） |
| 合計 | 約 3〜4 時間 | iGPU 運用で工程 8 スキップのため通常より短縮 |
💡 初回は経験不足で 6 時間 見ておくと安心。慣れれば 3 時間で組めます。
工程 1：作業環境の整備（15 分）
- 机の上を片付ける（90×60cm 以上のスペース確保）
- 全パーツの箱を開封して並べる
- ドライバー・結束バンド・磁石トレイ・スマホ撮影体制を整える
- ASRock B850 Steel Legend WiFi の説明書 PDF をスマホで開いておく（ASRock 公式）
- 静電気対策：金属に触れて放電してから作業（リストバンドあると安心）
工程 2：CPU をマザーボードに取り付け（5 分）
着荷時の Ryzen 7 9700X
外箱の小窓越しに AMD Ryzen 7 9700X の刻印が確認できます。封印シール・凹みなし。
裏面で Socket AM5 / Cooler Not Included / 8 Core 16 Thread / 40 MB Cache, Unlocked / 3-Year Limited Warranty / ZEN 5 ARCHITECTURE を確認。
CPU 本体。シリアル 100-000001404 BY 2544SUY 9APG724W50253 © 2023 AMD 鮮明。接点（ランド）に汚れなし。
AM5 ソケットへの装着手順
- マザボ AM5 ソケット脇のレバーを上げる（保護カバーは付いたまま）
- 保護カバーを外す（カバーは保管・CPU を外したときに再装着するため）
- CPU を 三角マークがソケットの三角マークと合うように そっと 置く（重力で乗せる感覚）
- レバーを下ろして固定 → 保護カバーが自動で外れる場合あり
CPU 装着の実況（連続写真）

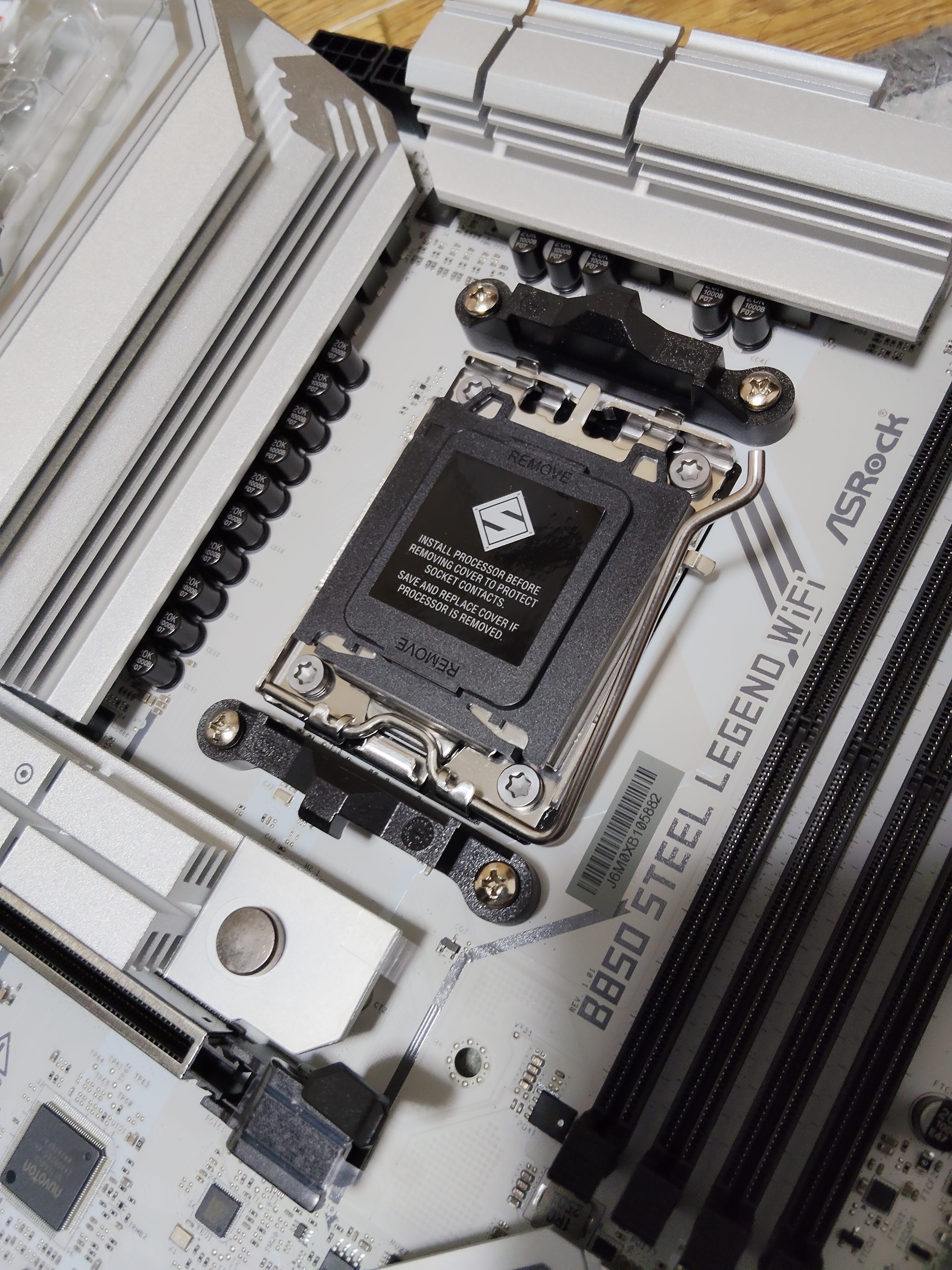

装着前：B850 Steel Legend WiFi の AM5 ソケットには保護カバー + シールが装着済。CPU 装着の直前まで外さない。

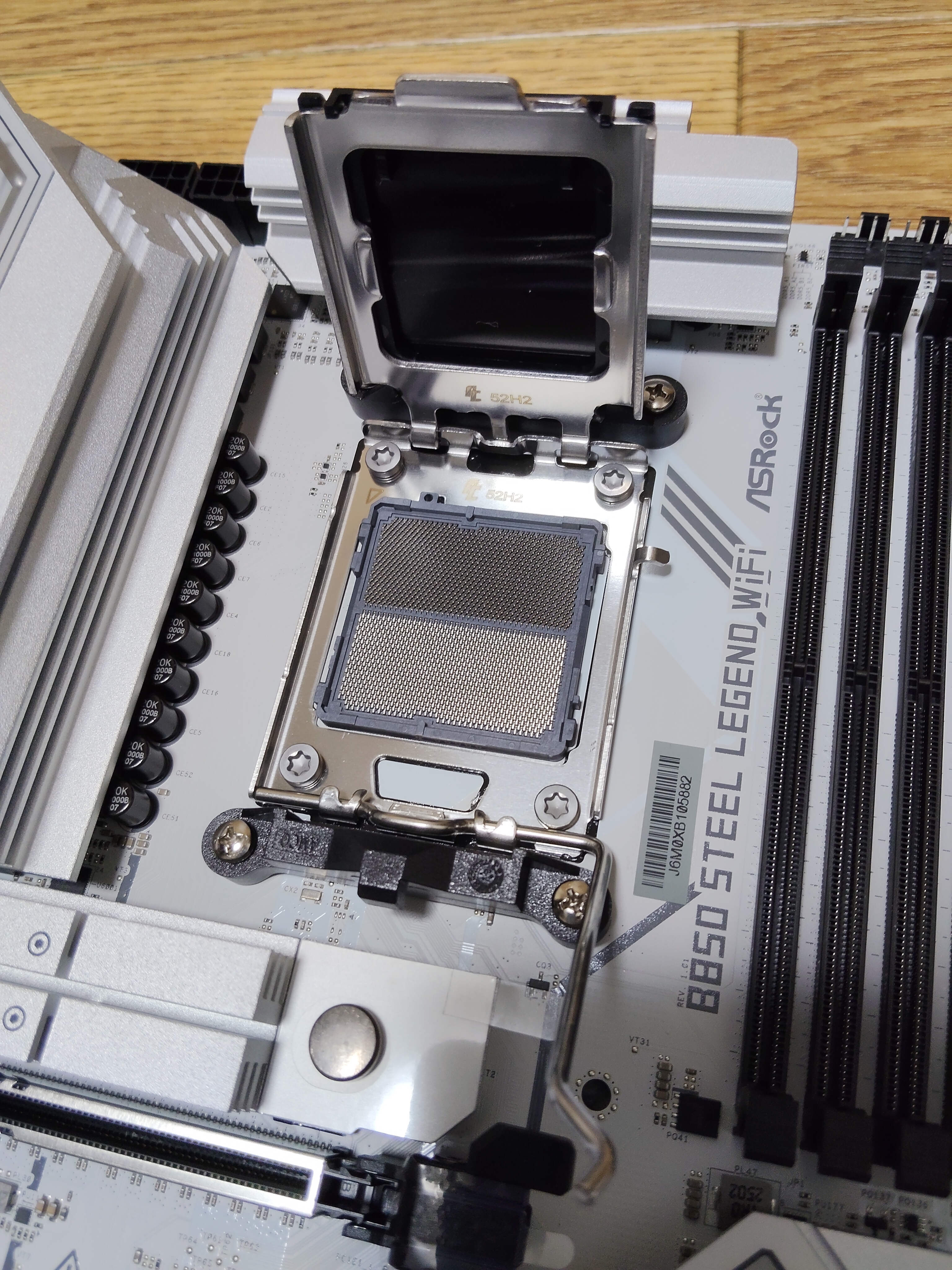

カバー解放：レバーを上げて保護カバーを外した状態。LGA1718 のピン全数が露出するので、ここから先はソケット内に触らない。

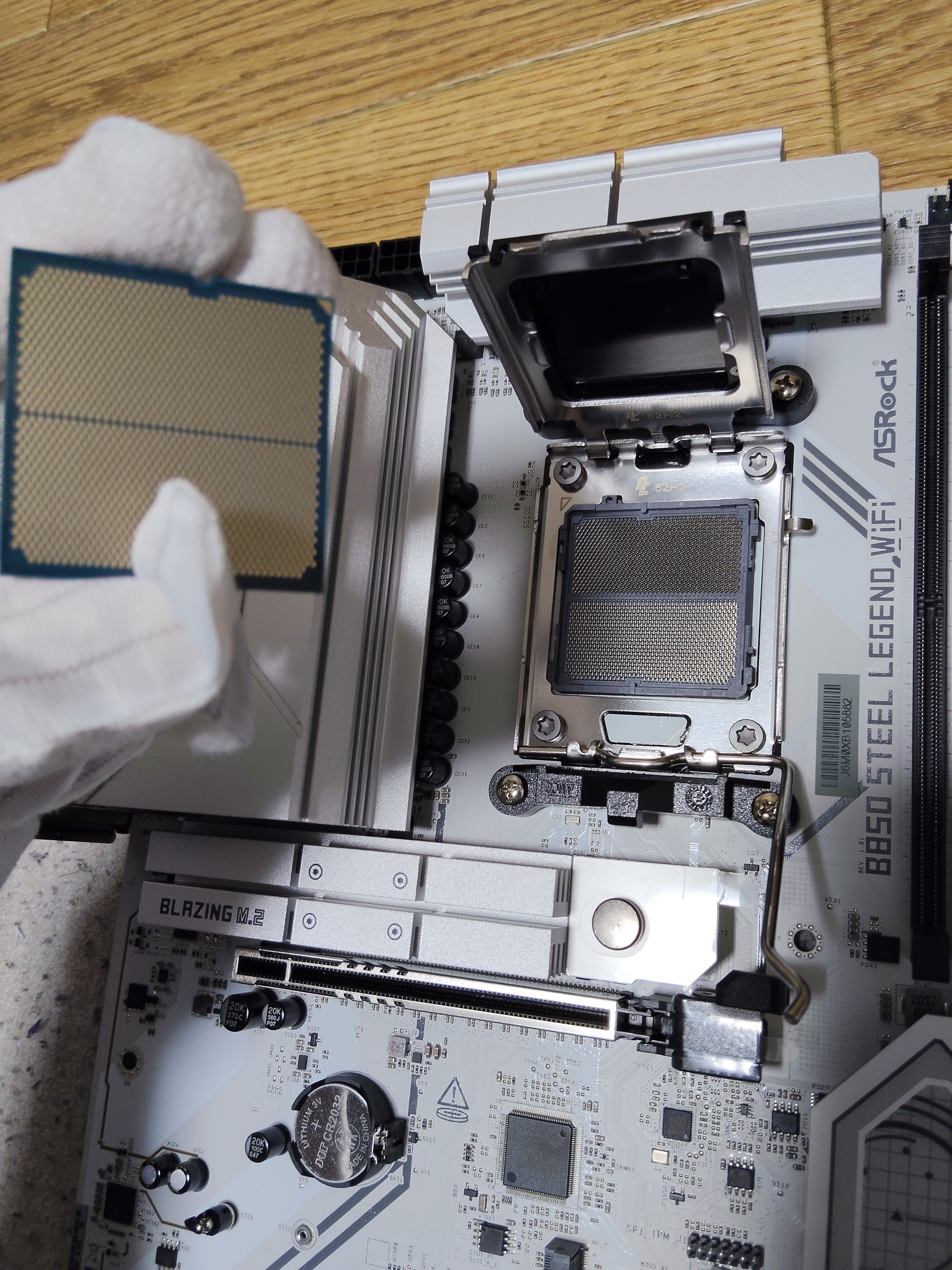

CPU を持つ：白手袋で CPU を持ち、三角マークを確認しながら装着位置へ。接点（ランド）に指紋を付けないよう注意。

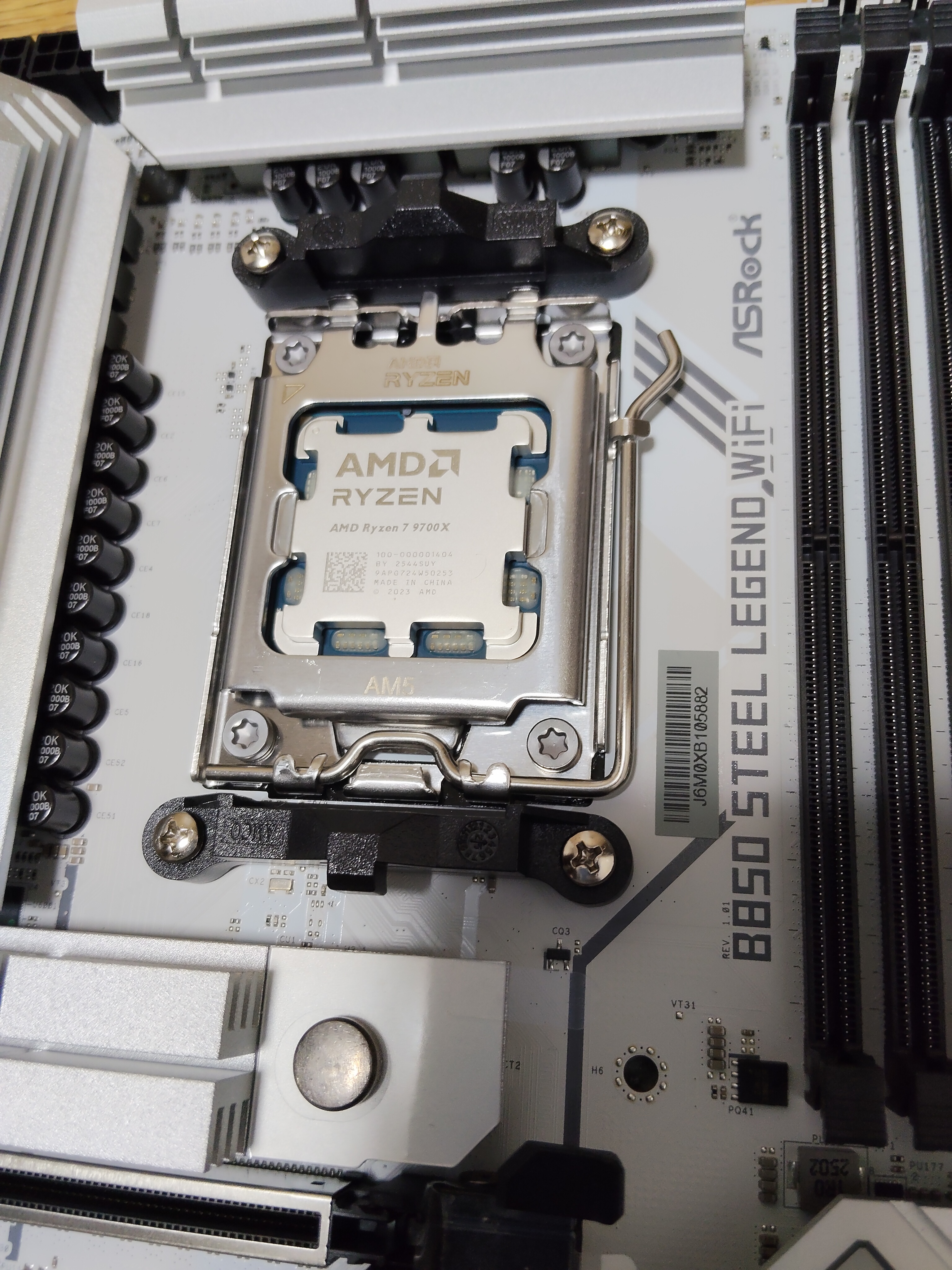

装着完了：CPU が AM5 ソケットに正しく着座し、レバーで固定。AMD Ryzen 7 9700X のヒートスプレッダ刻印が確認できる。

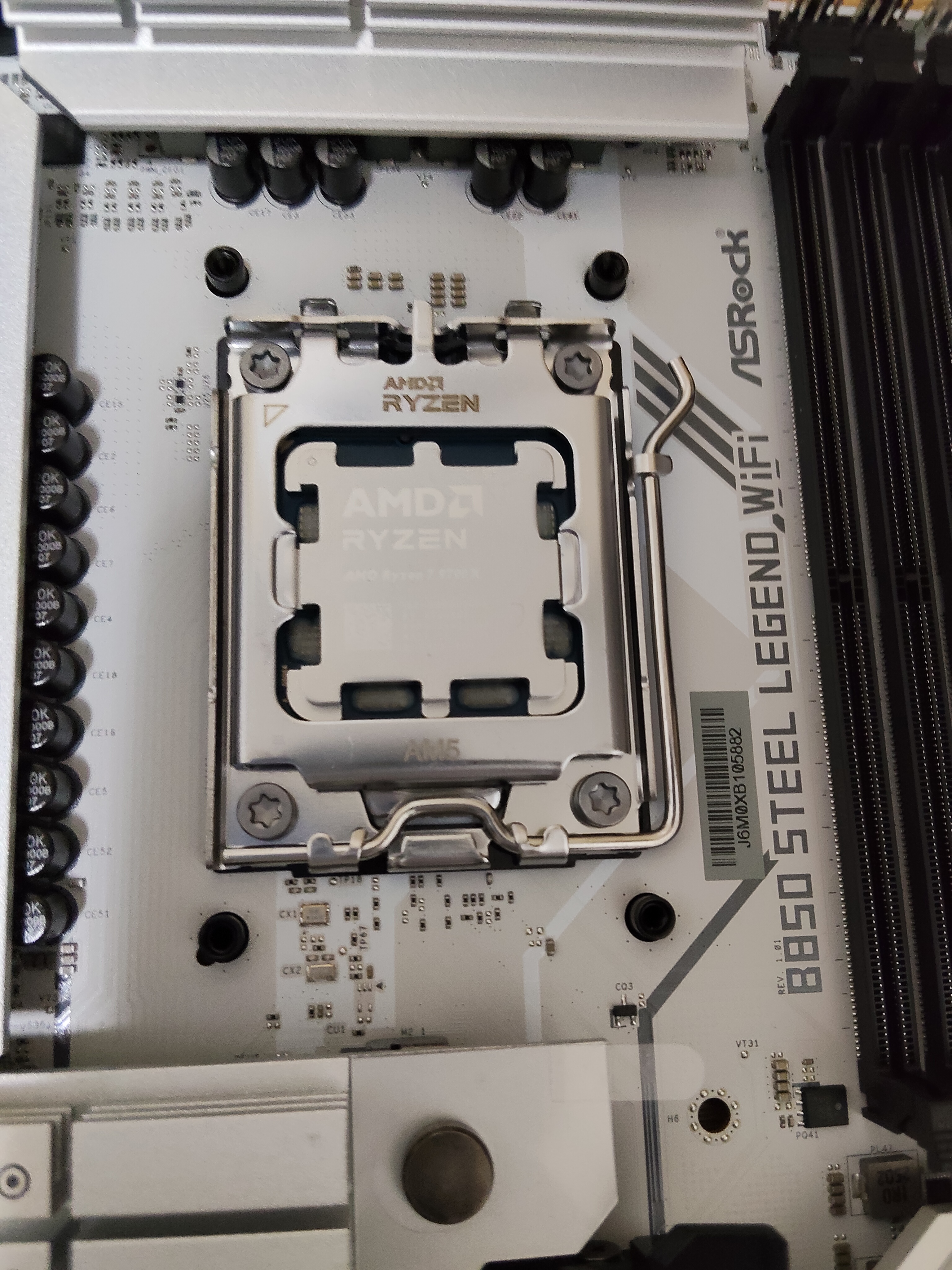

真上から確認：AMD Ryzen ロゴ + マザボ側のシリアル J6M0XB105852 も鮮明。ピン折れなし・装着成功 ✅
工程 3：メモリをマザーボードに取り付け（3 分）
⏳ メモリ着荷待ち（Silicon Power DDR5 白・SP ダイレクト・5/13〜15 想定）。着荷後に開封写真とチェック結果を追記します。
装着手順
- メモリスロットの両端のラッチを開く
- メモリの 切り欠きをスロットの突起と合わせる
- 両端を均等に押し下げる、カチッと音がして両端のラッチが閉じる
本構成での指定スロット
ASRock B850 Steel Legend WiFi の DDR5 デュアルチャネル動作には DIMM_A2 + DIMM_B2（CPU から遠い側 2 本）の組み合わせが指定スロット。マザボ説明書の §1.3 メモリスロットを必ず確認してください。
工程 4：M.2 SSD をマザーボードに取り付け（5 分）
マザボ全景。M.2 ARMOR ヒートシンク 2 基（PCIe Gen5 + Gen4）、BLAZING M.2 上段ヒートシンク、CMOS 電池装着済が確認できます。
装着手順
- M.2 スロットの ヒートシンクを外す（ネジ 1〜2 本）
- M.2 スロットに SSD を 30〜45 度の角度で挿す
- 反対側を押し下げて、固定ネジで留める
- ヒートシンクのサーマルパッドの 両面フィルムを必ず剥がしてから戻す
本構成では M.2 ×4 スロットがあるため、Cドライブ用 NVMe（既存流用）は最上段（CPU 直結 Gen5 対応スロット）に装着、E:用 Samsung 980 と F: 用 PLEXTOR は下段の Gen4 スロットへ振り分け予定。
工程 5：CPU クーラーをマザーボードに取り付け（15〜30 分）
最もミスりやすい工程。MSI MAG CoreFrozr A13 WHITE 説明書を必ず読みながら進めます。
外箱で ARGB ファンの中央リング発光を確認。ASRock の Polychrome SYNC で全パーツ ARGB を統一制御可能。
本体。ヒートパイプ 4 本（銅色）・ベース面に保護シール装着・AM5 リテンションキット（袋詰め）が確認できます。
装着手順
- ベース面の保護シールを剥がす（鏡面研磨されているか確認・指紋を付けない）
- CPU 中央に 米粒大 のグリスを乗せる（A13 WHITE は注射器型グリス別添）
- AM5 リテンションキットを使用（バックプレートはマザボ標準装着のものを流用 / インテル LGA 用は使わない）
- クーラーを CPU 上にかぶせる
- 対角線上のネジを少しずつ均等に締める（プラモのナット締め要領）
- PWM ケーブルをマザボの CPU_FAN1 ヘッダに接続
A13 WHITE の 3 本ケーブルの接続
A13 WHITE には 3 本のケーブルがあります：
| 順 | コネクタ種別 | 用途 | マザボ接続先 |
|---|---|---|---|
| ① | 4-pin PWM（メス） | ファン回転数制御 | CPU_FAN1 |
| ② | 5V 3-pin ARGB IN（メス） | マザボから ARGB 信号受信 | ADDR_LED2（本構成での確定接続先） |
| ③ | 5V 3-pin ARGB OUT（オス） | 次の ARGB デバイスへパススルー送信 | 未接続で OK（KING 95 PRO 既設ハブで完結） |
Polychrome SYNC で全 ARGB 統一制御
A13 WHITE クーラー（1 基）+ KING 95 PRO 既設 ARGB ファン（6 基）= 計 7 基の ARGBを、マザボの ADDR_LED2 + ADDR_LED3 の 2 ヘッダに分けて接続することで、Polychrome SYNC ソフトウェアで 全部同期点灯できます。
CPU クーラー装着の実況（連続写真）

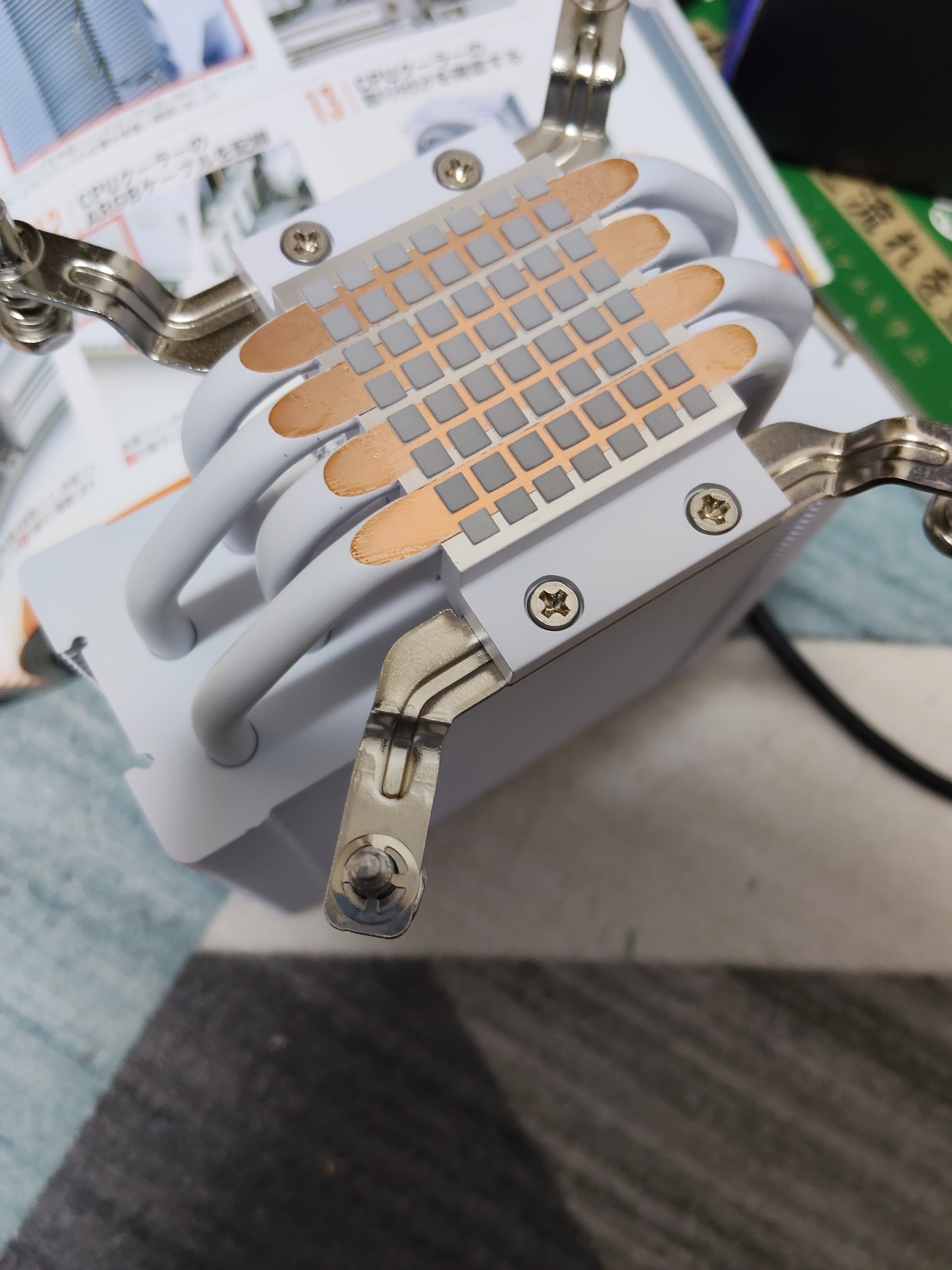

取付準備：MSI A13 WHITE の取扱説明書（CPU クーラー固定 + ケーブル接続図）を開いて、ヒートシンクと AM5 リテンションキットの位置合わせ。

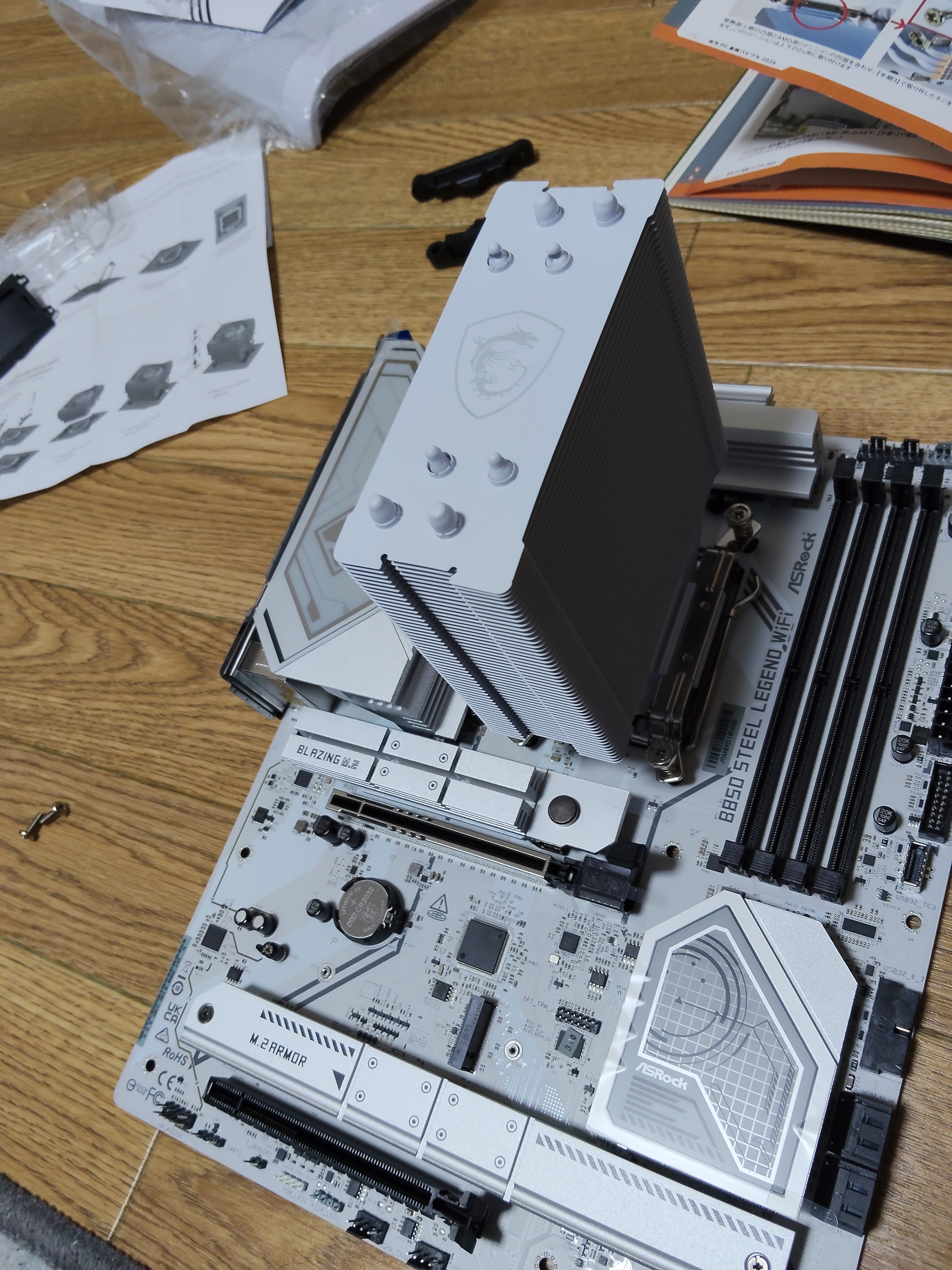

装着途中：CPU クーラーを CPU 上に置き、両側のアームを AM5 リテンションに引っ掛けて固定する直前。マザボ全景の白統一感も確認できる。

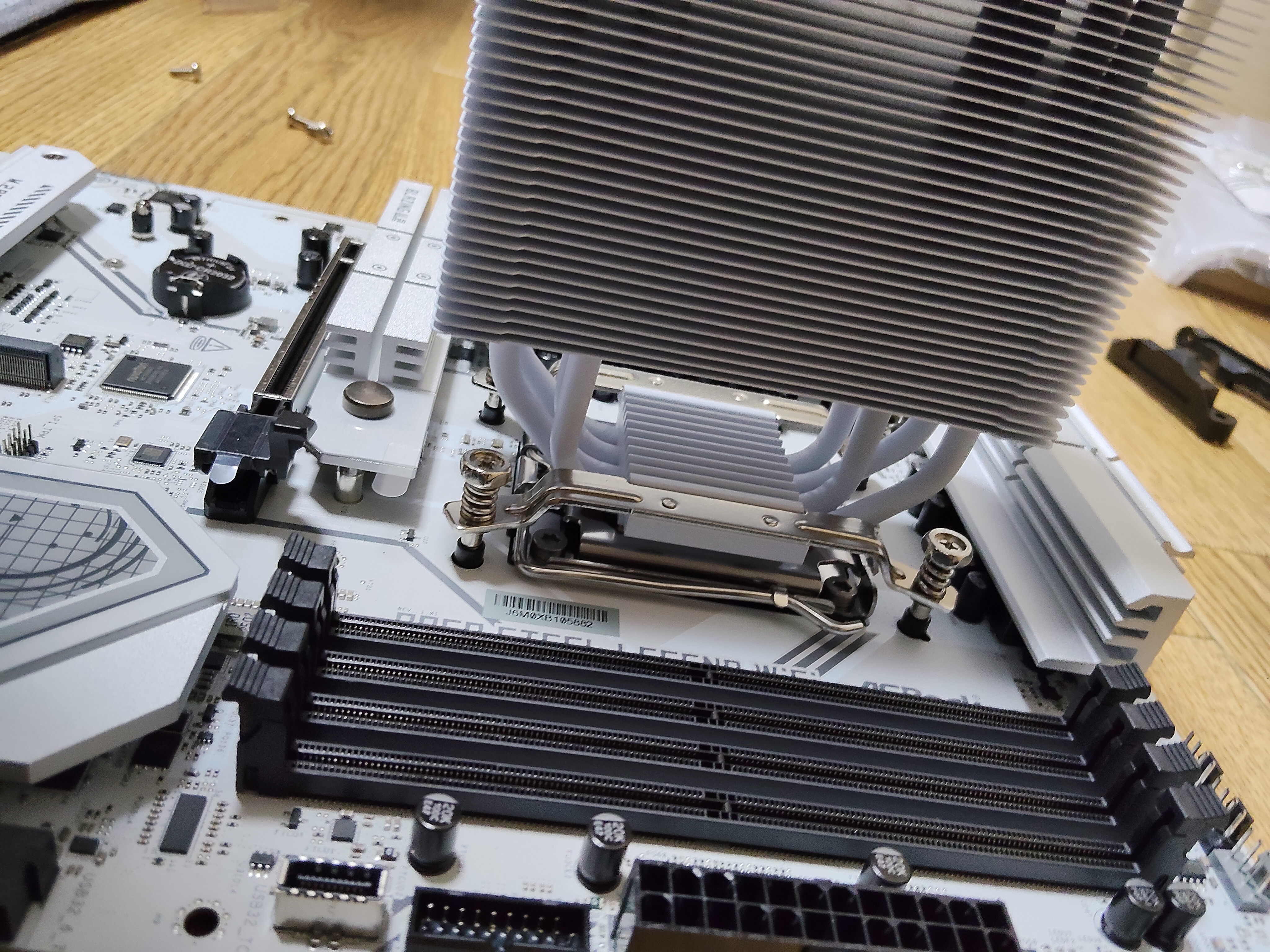

装着完了（真上）：両側の AM5 リテンションスプリングがしっかり張られて固定完了。対角線で均等にネジ締め済。

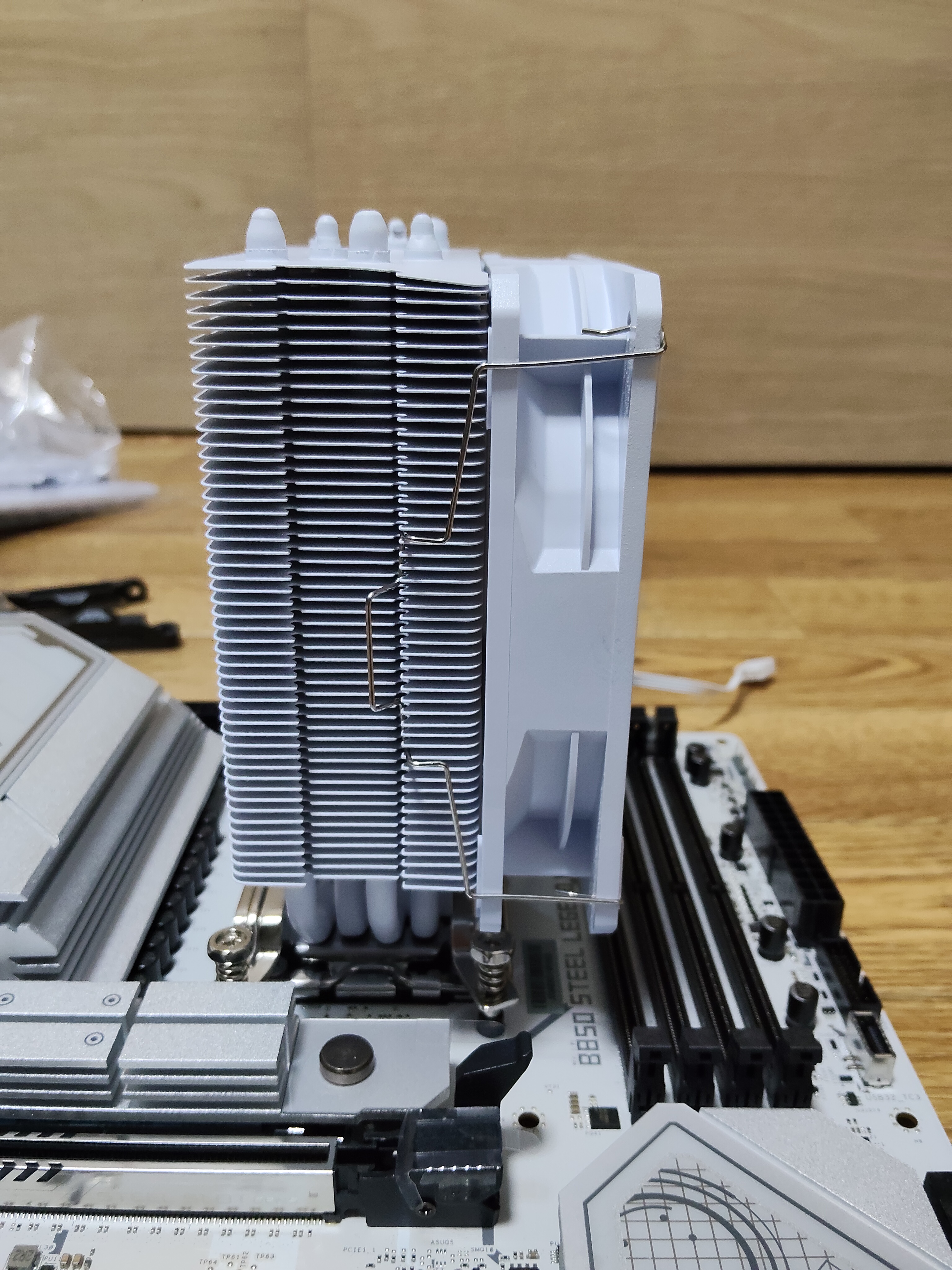

横からの確認：ヒートシンクが垂直に立ち、傾きなし。ファンクリップ（ワイヤー）も上下適切に固定。

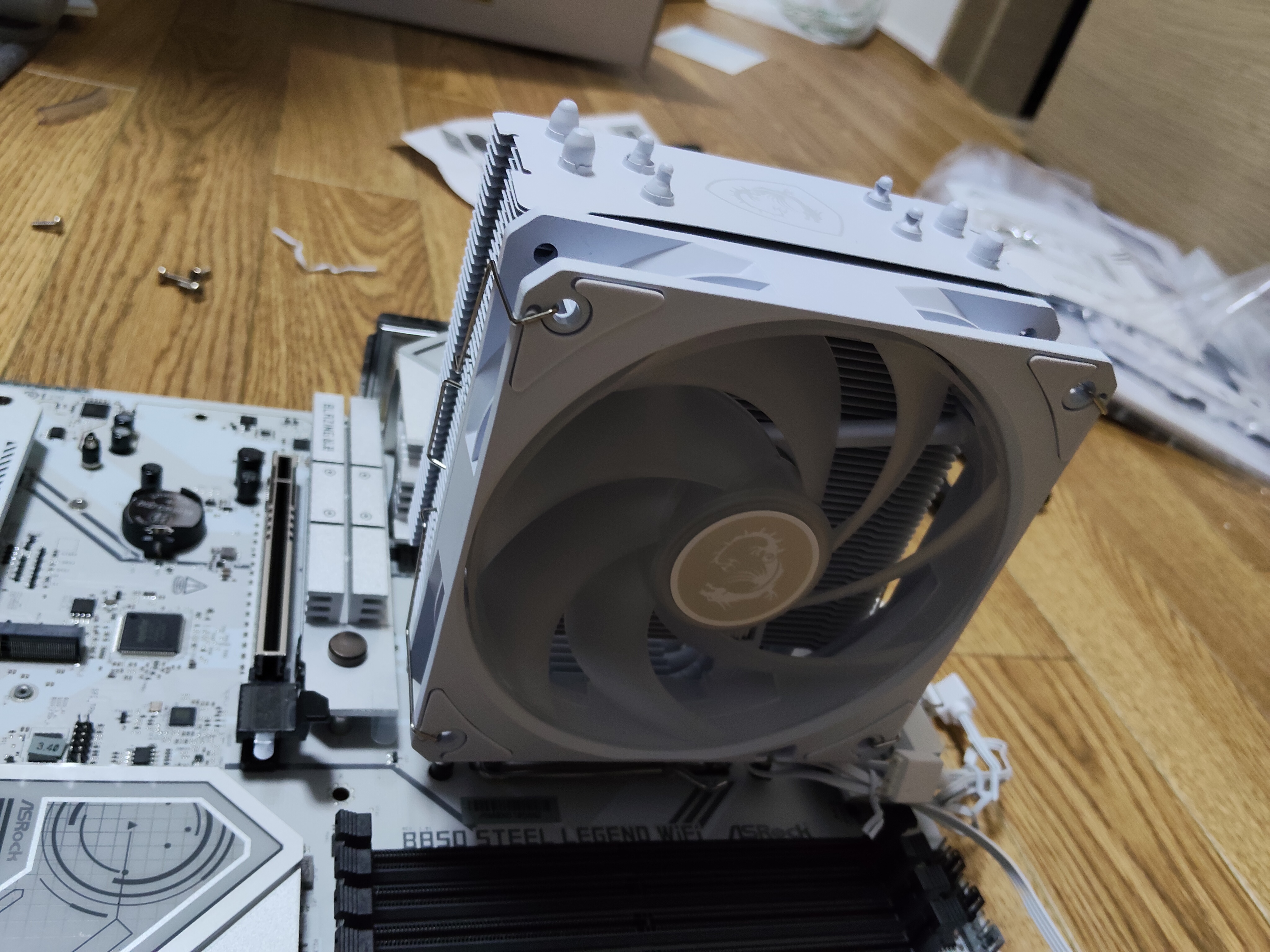

正面から：MSI ロゴが正面を向き、白統一の完成度高し。装着 OK ✅
ファン回転数制御 + ARGB 配線接続の実況（連続写真）

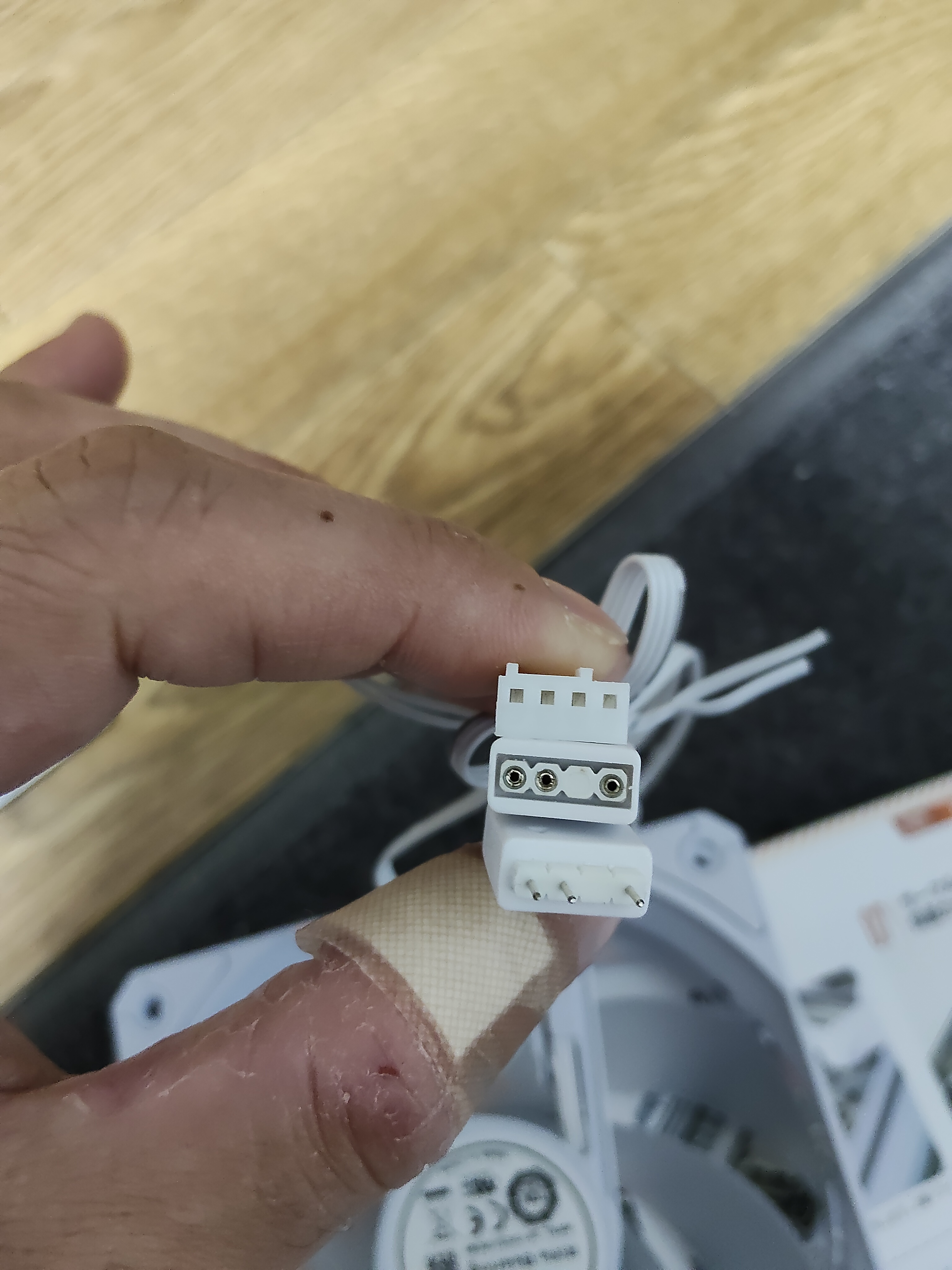

A13 WHITE の 3 本のケーブル：上から ① 4-pin PWM メス（ファン制御）/ ② 5V 3-pin ARGB IN メス（マザボから受信）/ ③ 5V 3-pin ARGB OUT オス（パススルー送信・本構成では未接続）。

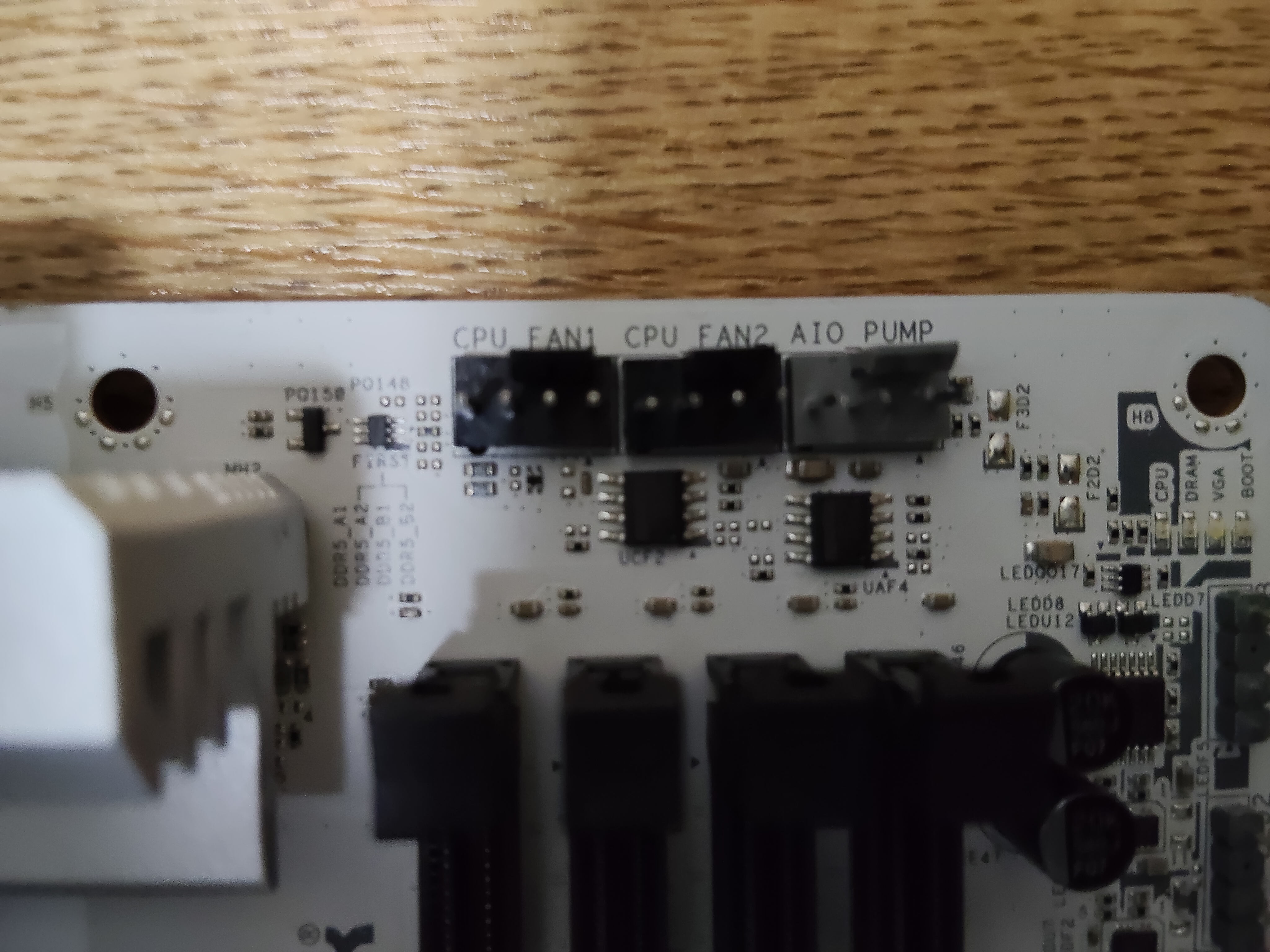

マザボの CPU ファン関連ヘッダ 3 つ：左から CPU_FAN1（A13 の PWM 4-pin を接続）/ CPU_FAN2（第 2 ファン用・未使用）/ AIO_PUMP（簡易水冷ポンプ用・未使用）。

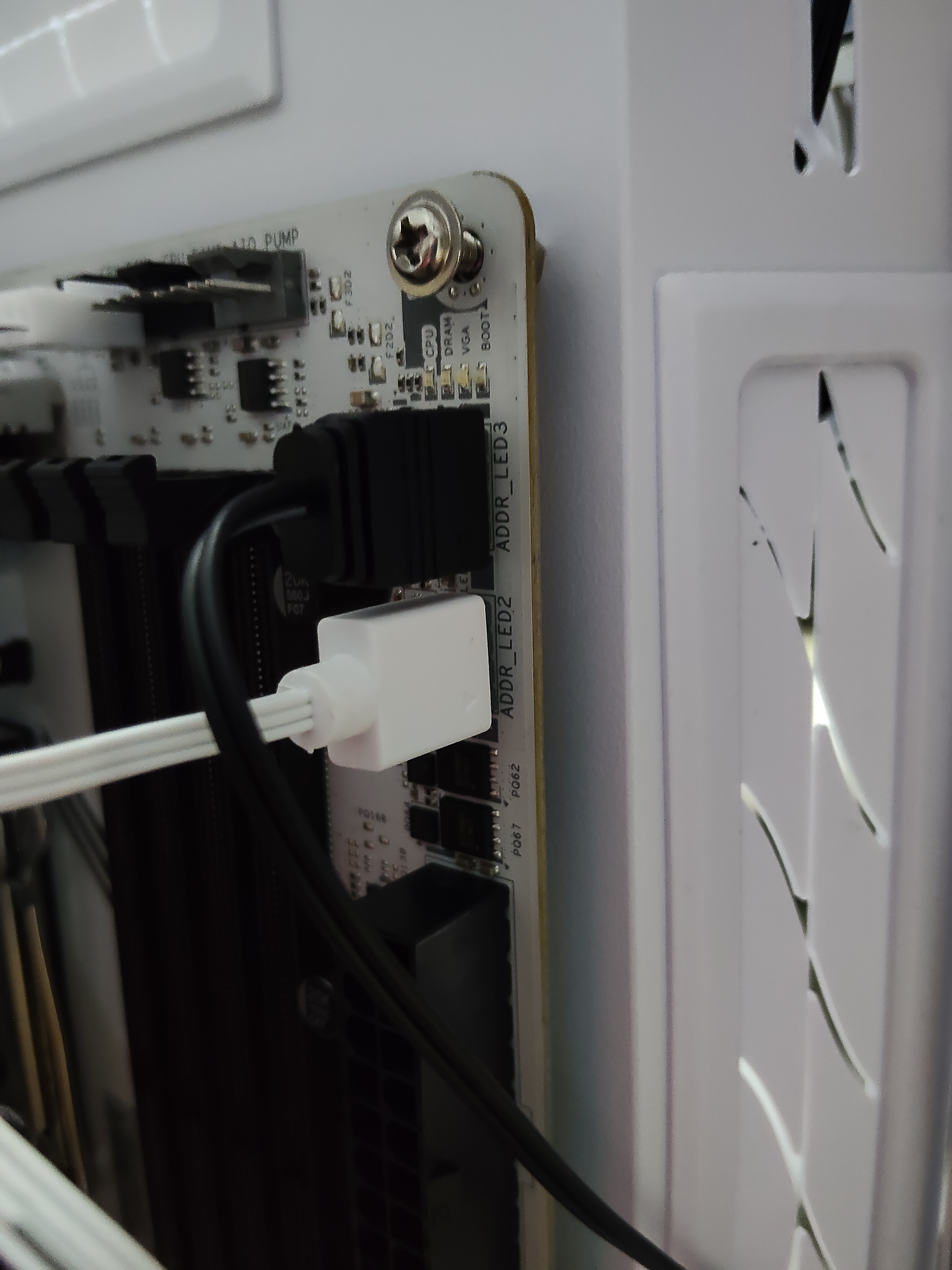

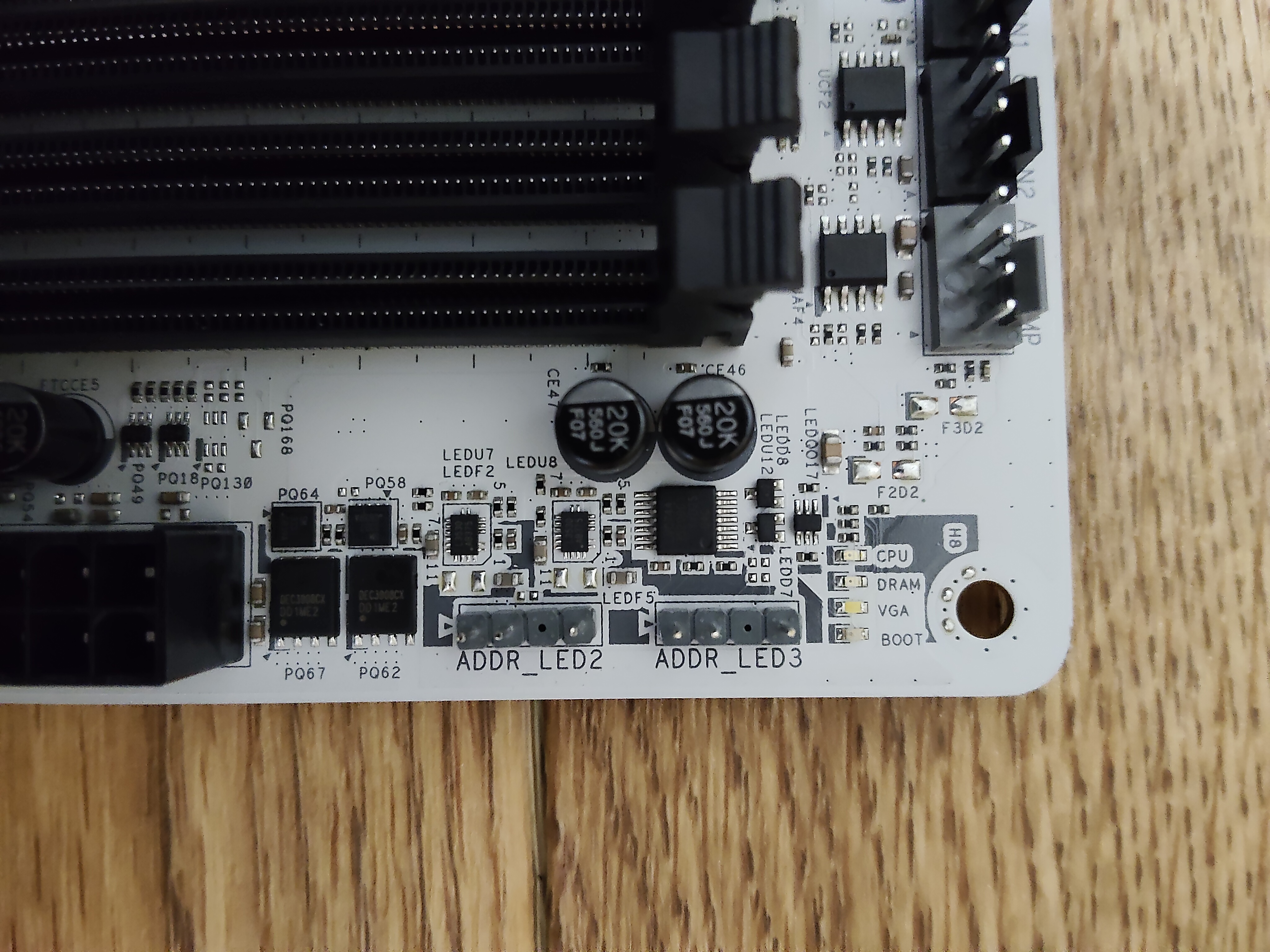

マザボの ARGB ヘッダ 3 つ：ADDR_LED1 / ADDR_LED2 / ADDR_LED3。本構成では：
- A13 WHITE の ARGB IN →
ADDR_LED2 - KING 95 PRO 既設 ARGB ハブ →
ADDR_LED3 - ADDR_LED1 は予備（将来 LED ストリップ追加時用）
の 2 系統に分けて接続することで、Polychrome SYNC で A13 ARGB ファン 1 基 + 既設 ARGB ファン 6 基 = 計 7 個の ARGB を統一制御できます。

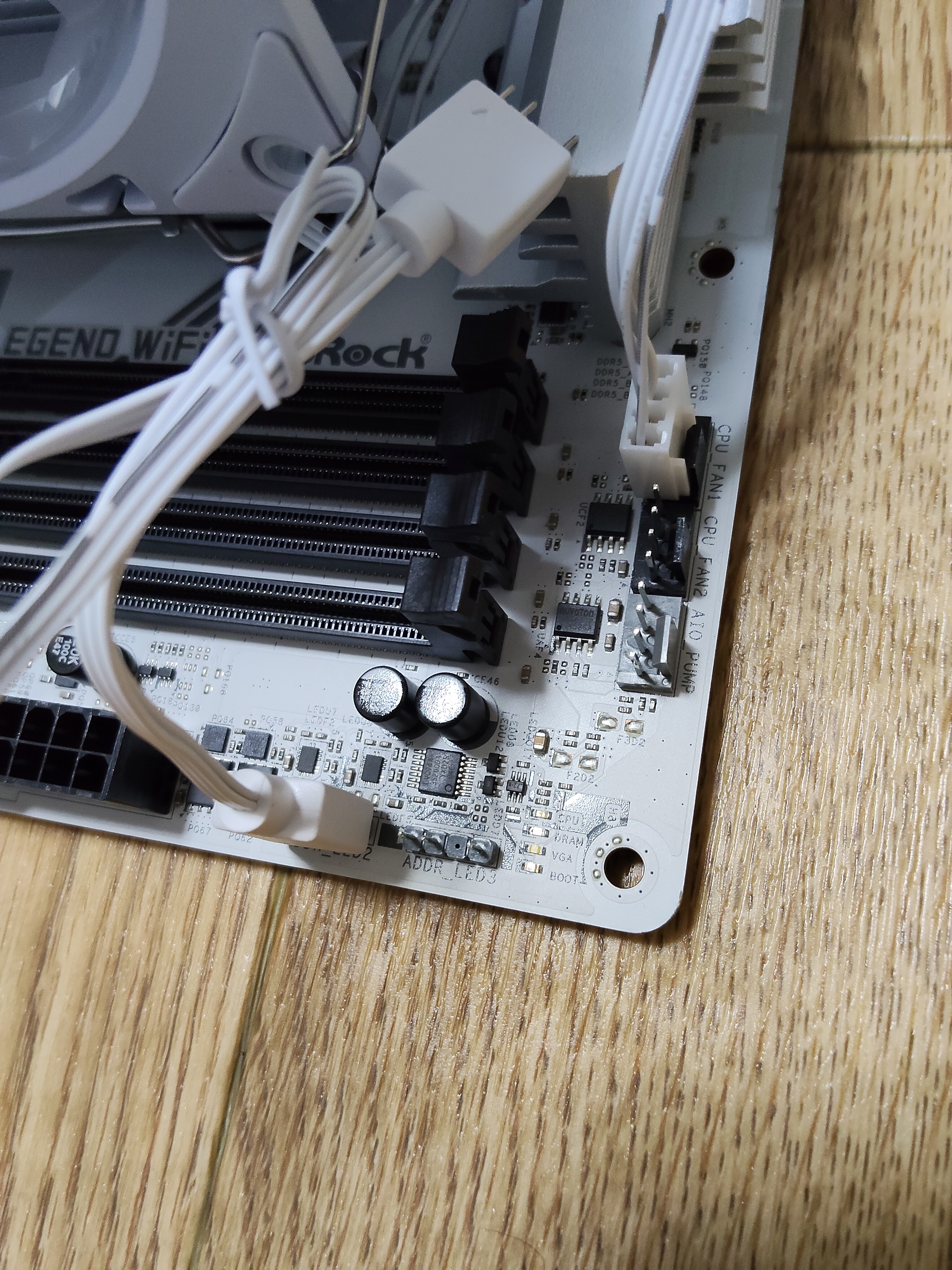

A13 WHITE の接続完了：CPU_FAN1 に PWM 4-pin、ADDR_LED2 に ARGB 3-pin を接続。ARGB OUT 3-pin オスは未接続（KING 95 PRO 既設ハブで完結のため・結束保管）。配線美化は組立後にケーブルマネジメント工程（工程 11）で実施。
工程 6：電源ユニットをケースに取り付け（10 分）
シュリンク完全装着の未開封状態。Cybenetics ATX 3.1 PASS 80 PLUS GOLD 115V NON-MODULAR POWER SUPPLY の三重認証ロゴ。
裏面に効率曲線グラフ・電圧テーブル・端子の本数表。電気代試算記事の素材として後で参照可能。
電源本体（ホワイト基調）と ノンモジュラーケーブル束（白統一）。ケーブル本数の同梱仕様書照合済。
装着手順
- ケース付属ネジ袋から
PSUラベルのインチネジ 4 本を取り出す - 【本構成限定】HDD ブラケットを取り外す（後述の補足 callout 参照）
- KING 95 PRO の 背面チャンバー底部に電源を入れる（吸気ファンを底面メッシュ側に向ける）
PSU用インチネジ 4 本で固定- ノンモジュラーのため不要ケーブル（PCIe 補助電源 6+2pin / SATA 電源 / Molex 4-pin など iGPU 運用 + 全 NVMe 構成で未使用）を結束バンドでまとめて、HDD ブラケット撤去後の空きスペースに格納 → デュアルチャンバー構造の利点を最大活用
- PSU メインスイッチは **OFF（O 側）**に
工程 7：マザーボードをケースに取り付け（15 分）
外箱表面。「保証書在中」シール（株式会社アスク）が国内正規品の証明。
外箱側面のシリアル J6M0XB105882 / Part No 90-MXBQS0-A0UAYZ / 寸法 346×281×75 mm / MADE IN VIETNAM。RMA 申請時のエビデンスとして撮影済。
最重要：AM5 ソケットの保護カバーが装着済。INSTALL PROCESSOR BEFORE REMOVING COVER TO PROTECT SOCKET CONTACTS のシール付き。カバー外しは CPU 装着の直前（工程 2）に実施。
ケース全景。ATX デュアルチャンバー構造で 既設 ARGB ファン 6 基（フロント 3 / 背面 2 / トップ 1）標準装備。
事前準備：マザボ取付ネジは PC ケース付属

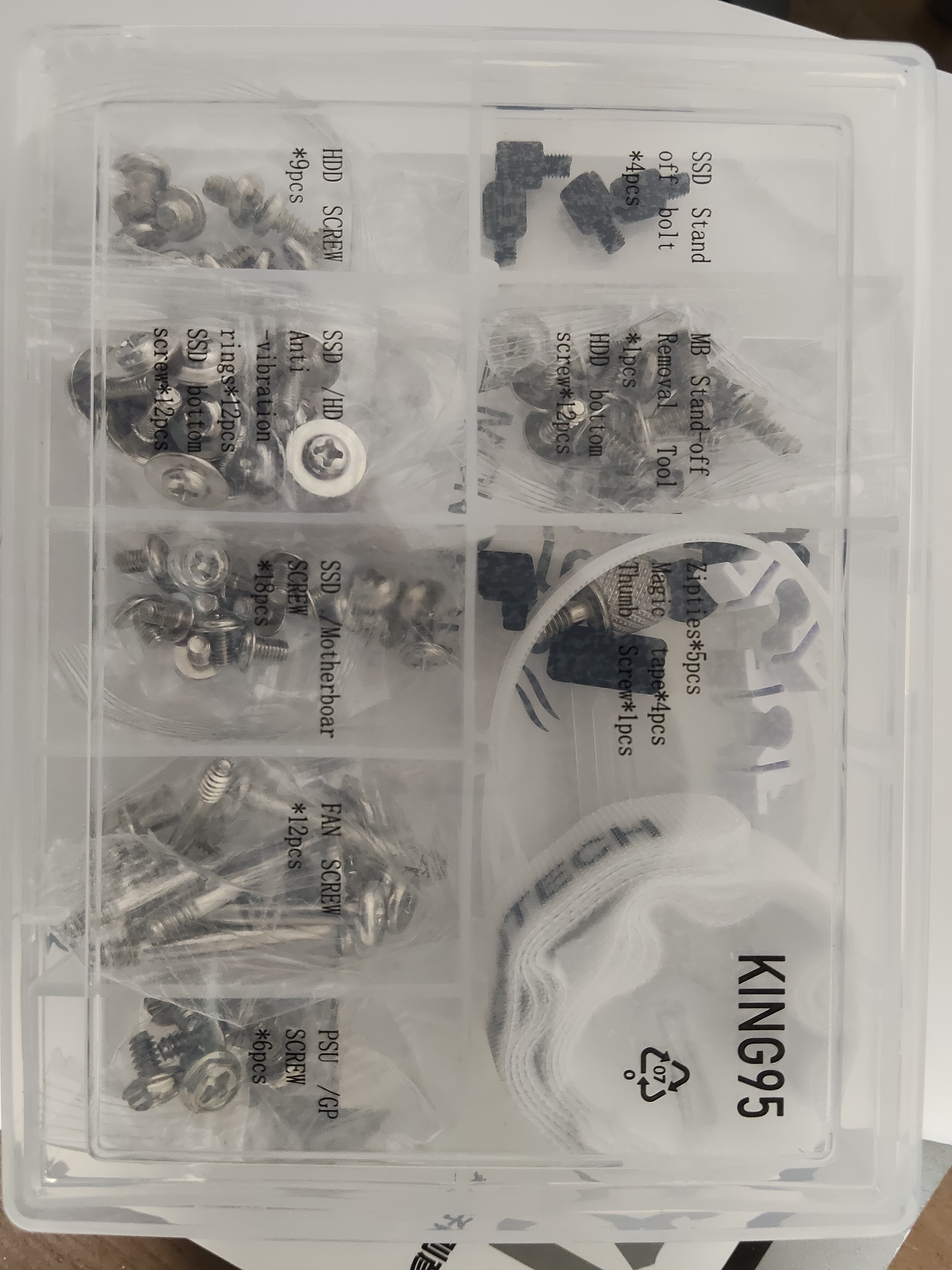

KING 95 PRO 付属ネジ袋のラベル早見表（実物確認版）
KING 95 PRO は 透明な仕切り付き整理ボックスで多種ネジが整理されています。本構成で使うのは下表の SSD Motherboard SCREW と PSU/GP SCREW の 2 種類のみ：
| ラベル | 入数 | 本構成での用途 |
|---|---|---|
SSD Motherboard SCREW | 18 本 | ✅ マザボ取付用 M3 ミリネジ（本工程で 9 本使う・残り 9 本は予備 or M.2 SSD 用） |
PSU/GP SCREW | 6 本 | ✅ 電源固定用インチネジ（工程 6 で 4 本使う） |
MB Stand-off Removal Tool | 1 個 | スタンドオフ取り外し工具（位置調整時に使用） |
HDD SCREW / HDD bottom screw | 9 本 / 12 本 | ❌ 未使用（全 NVMe 構成のため） |
SSD bottom screw / SSD Stand-off bolt | 12 本 / 4 本 | ❌ 未使用（2.5” SATA SSD なし） |
SSD/HD Anti-vibration rings | 12 個 | ❌ 未使用（SATA HDD なし） |
FAN SCREW | 12 本 | ❌ 未使用（既設 ARGB ファン 6 基あり） |
Zipties / Magic Tape | 5 本 / 4 個 | ✅ ケーブルマネジメント用（工程 11） |
Thumb Screw | 1 本 | サイドパネル / HDD ブラケット用 |
💡 「MB」というラベルではなく「SSD Motherboard SCREW」と書かれています。最初探すときに迷うので注意。SSD と Motherboard の両方に使える共通 M3 ミリネジが 18 本入っています。
ミリネジ vs インチネジの見分け方
| 試した結果 | 正体 |
|---|---|
| マザボ穴に スルッと入る + 締まる | ✅ M3 ミリネジ（細かいネジ山・小さめ・マザボ用） |
| マザボ穴で 引っかかる / ガリッと当たる | ❌ インチネジ #6-32（粗いネジ山・大きめ・電源用） |
無理に締めるとネジ穴を潰すので、合わなければ別の袋から取り出す。
装着手順
- ケース付属ネジセットから
SSD Motherboard SCREWラベルの M3 ミリネジ 9 本を取り出す - ケースに スタンドオフ（ATX 用の位置）が 9 箇所すべて立っているか確認
- マザーボードを慎重に置く、一体型 I/O シールドが背面開口部にハマるよう位置調整
- 対角線で軽く仮締め（全 9 箇所）→ 最後に 均等に本締め

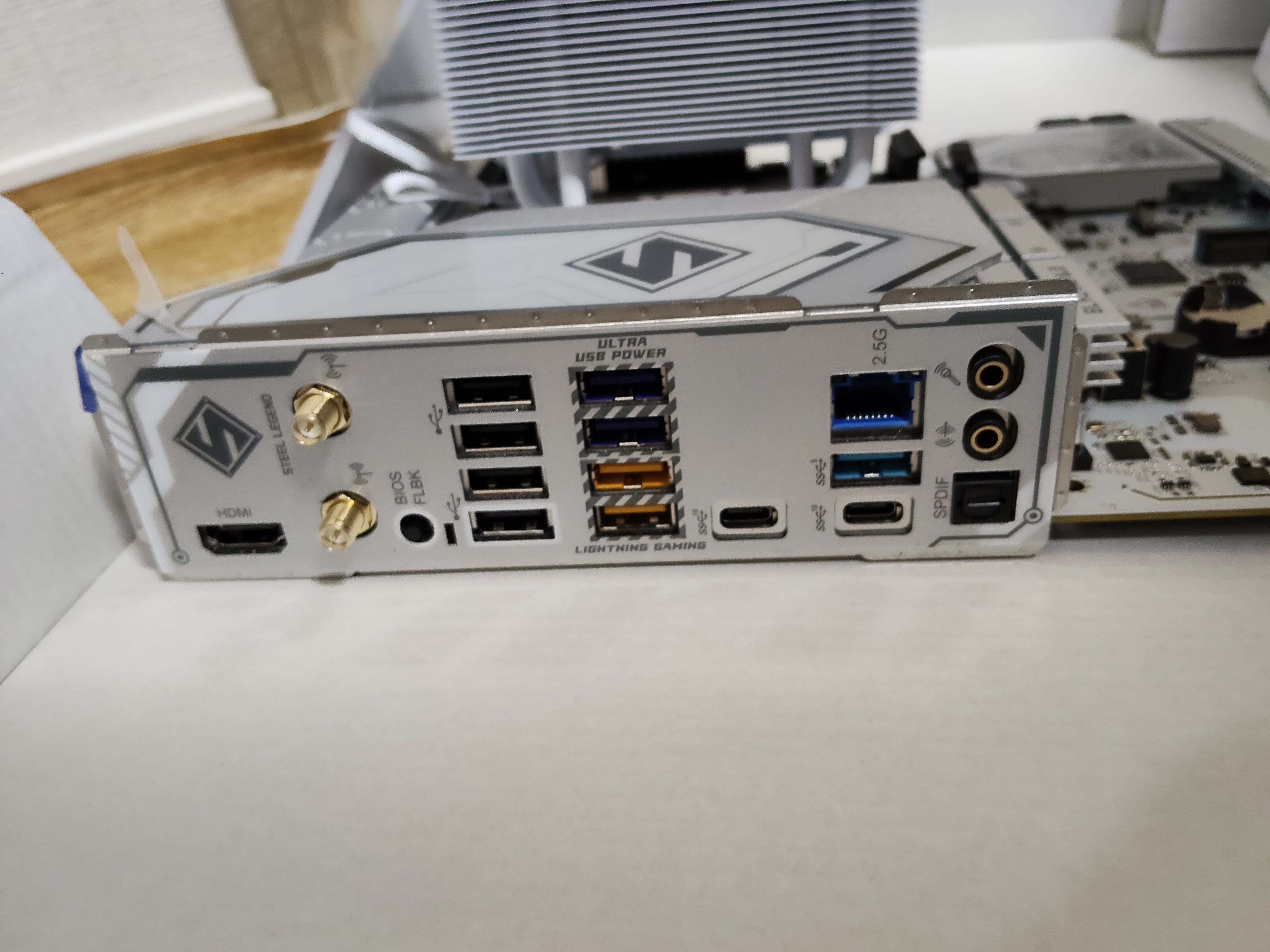

写真の通り マザボ製造時から金属プレートが固定済で、ASRock の Steel Legend ロゴ + S マークが印字されている Pre-installed Integrated I/O Shield です。HDMI / USB / 2.5G LAN / Type-C / SPDIF の穴が すべて工場精度で位置決め済。
装着完了の実況

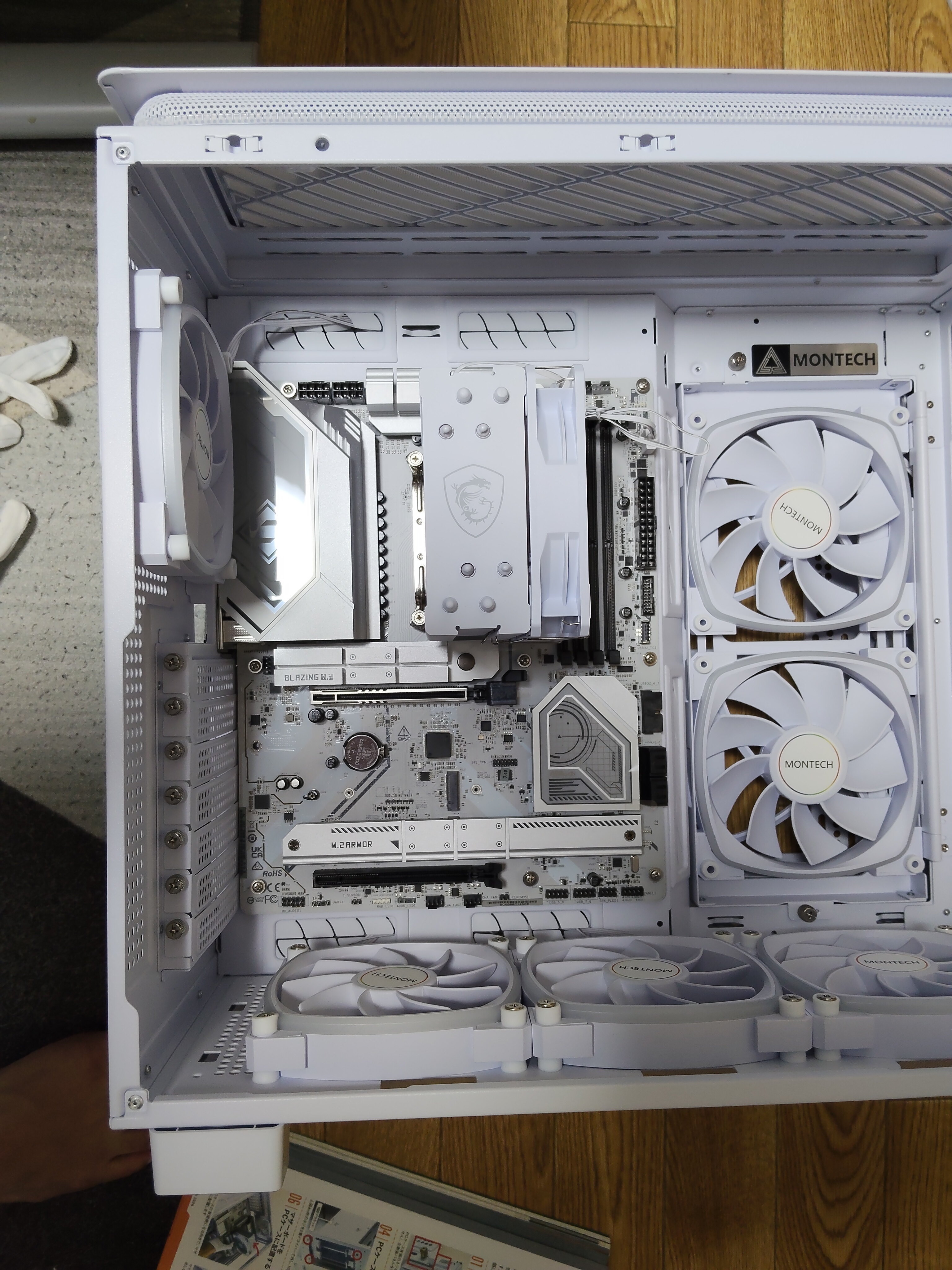

装着完了：マザボが KING 95 PRO メインチャンバーに固定され、CPU クーラー（A13 WHITE）も装着済の状態。左サイドファン + フロントボトムの既設 ARGB ファン 3 基 + 背面チャンバーの MONTECH ファン 2 基 が同じ視野に収まり、ホワイト統一構成の完成度が一目瞭然です。

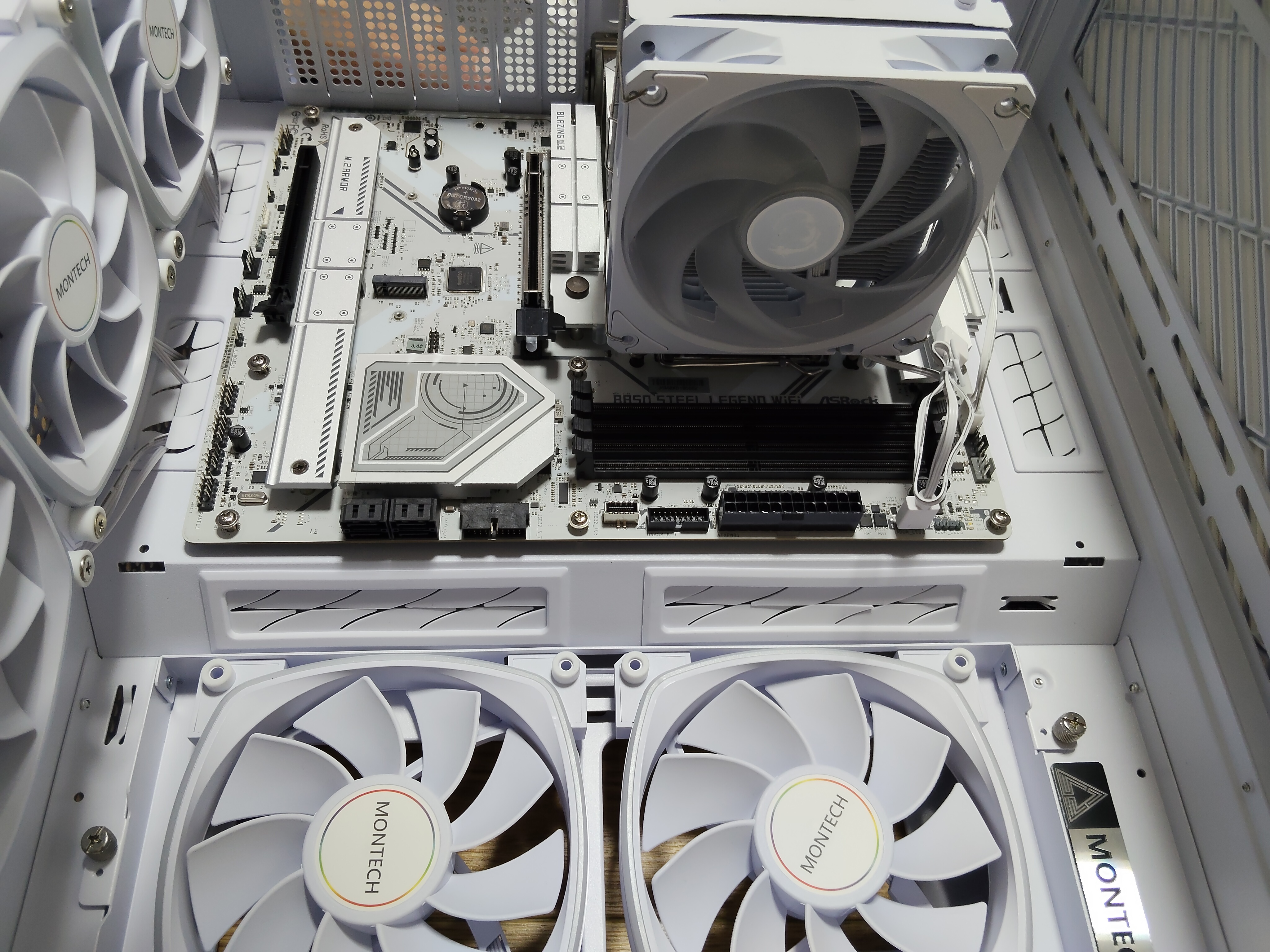

クローズアップ：CPU クーラー（A13 WHITE）の白タワー + マザボの「B850 STEEL LEGEND WiFi ASRock」ロゴ + 黒 DDR5 メモリスロット 4 本 + ATX 24-pin + SATA ヘッダ + M.2 ARMOR が見える。底面の 既設 ARGB ファン 2 基（MONTECH ロゴ印字） との視覚的繋がりがホワイト統一構成の真価。
工程 8：🟡 GPU をケースに取り付け（Phase 2 任意・本構成では Phase 1 でスキップ）
Phase 1（実購入時点）では iGPU 運用のため本工程をスキップします。
PCIe スロットカバーは外さずホコリ侵入を防止。ディスプレイ出力は B850 Steel Legend WiFi の HDMI ポートから（DisplayLink USB 経由 3 画面の従来運用を継続）。
組立完了後の DisplayLink 流用 3 画面テストで体感ボトルネックがあれば、Phase 2 として外付け GPU を後追い投入する判断保留戦略。詳細は 第 1 回 メイン記事 冒頭 callout 参照。
工程 9：フロントパネル配線をマザーボードに接続（15 分）
最も間違えやすい工程。ASRock マザボ説明書の **F_PANEL コネクタ図（p.40）**を必ず開く。
接続マッピング表（本構成での確定版）
KING 95 PRO 既設の配線とマザボヘッダの対応：
| ケース側ケーブル | マザボヘッダ | ASRock マニュアル参照 | 接続状況 |
|---|---|---|---|
| F_PANEL 統合コネクタ（電源 SW + リセット + PLED + HDLED 一体型） | PANEL1（9 ピン） | p.40 | ⏳ |
| USB 3.0（青コネクタ） | USB32_6_7 または USB32_8_9 | p.42 | ⏳ |
| USB Type-C 前面ポート | USB32_TC3（USB 3.2 Gen2x2 Type-C） | p.43 | ⏳ |
| HD AUDIO | HD_AUDIO1 | p.43 | ⏳ |
| KING 95 PRO ARGB ハブ出力（黒 3-pin） | ADDR_LED3 | p.51 | ✅ 接続済 |
| KING 95 PRO PWM ハブ出力（黒 4-pin） | CHA_FAN1 | p.44 | ✅ 接続済 |
| KING 95 PRO ARGB/PWM ハブ電源入力（SATA 形状） | 電源ユニットの SATA 電源ケーブル | （工程 10） | ⏳ |

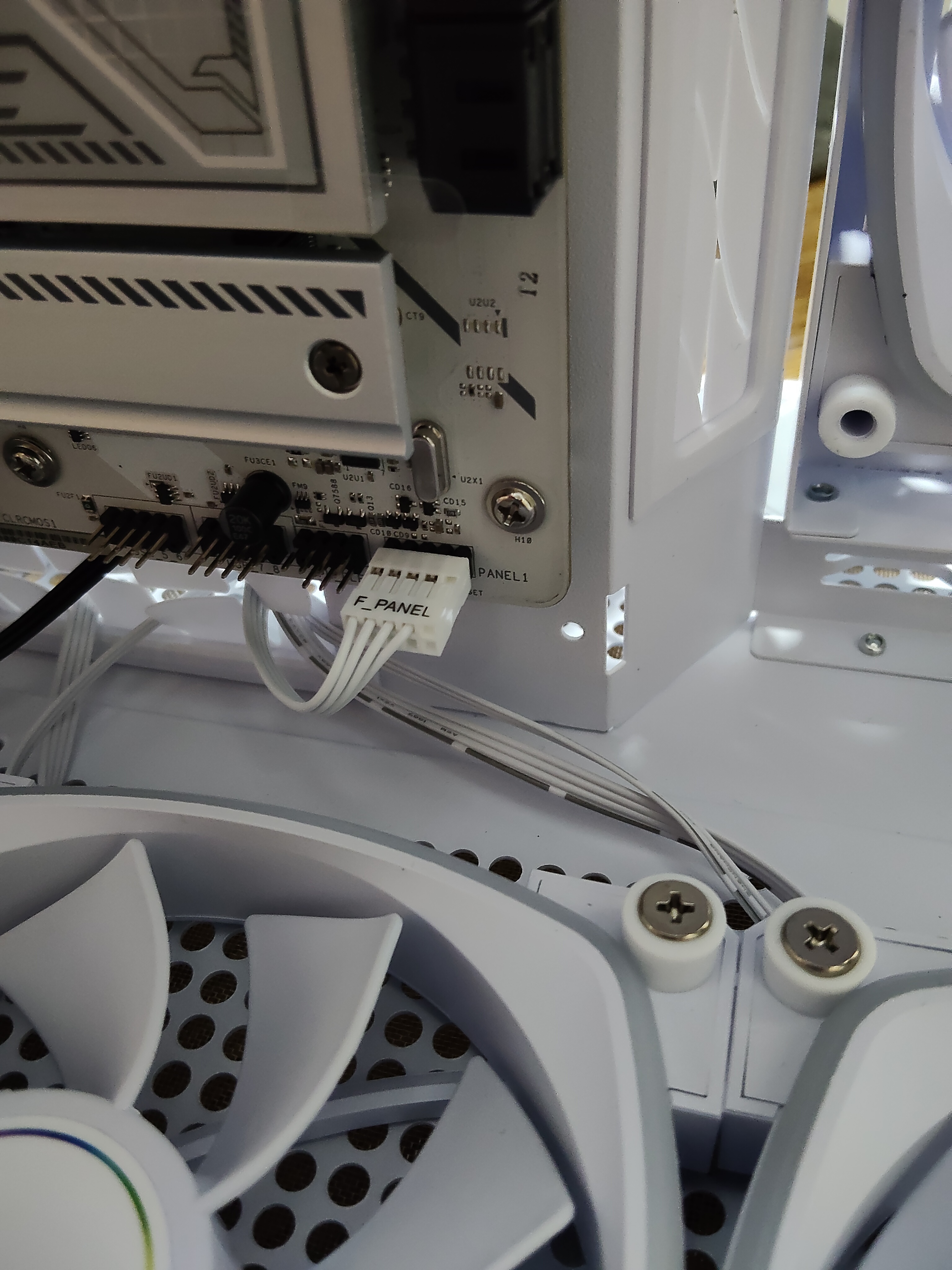

F_PANEL コネクタの向き
KING 95 PRO は F_PANEL 配線が 統合済みの 1 つのコネクタ（電源 SW・リセット・PLED・HDLED の 4 系統が一体型）。
コネクタ側面の「F_PANEL」表記 を マザボ PANEL1 の 1 番ピン側（HDLED+ 側） に向けて挿せば、すべて自動で正しいピンに繋がります：
マザボ PANEL1（オス・9 ピン）
HDLED+ HDLED- GND RESET (KEY)
● ● ● ● _
● ● ● ●
PLED+ PLED- PWRBTN GND
↑
1番ピン ← ここに「F_PANEL」表記を合わせる電源 SW・リセットは 無極性（向き自由）ですが、PLED・HDLED は +/- あり（逆向きだと LED 点灯しない）。統合コネクタなら気にせず装着可能。
USB Type-C 前面ポート
KING 95 PRO は USB 3.2 Gen2x2 Type-C に対応。マザボの USB32_TC3 ヘッダ（p.43）に接続。コネクタは 片側だけ凹みがある特殊形状で向き間違いなし。

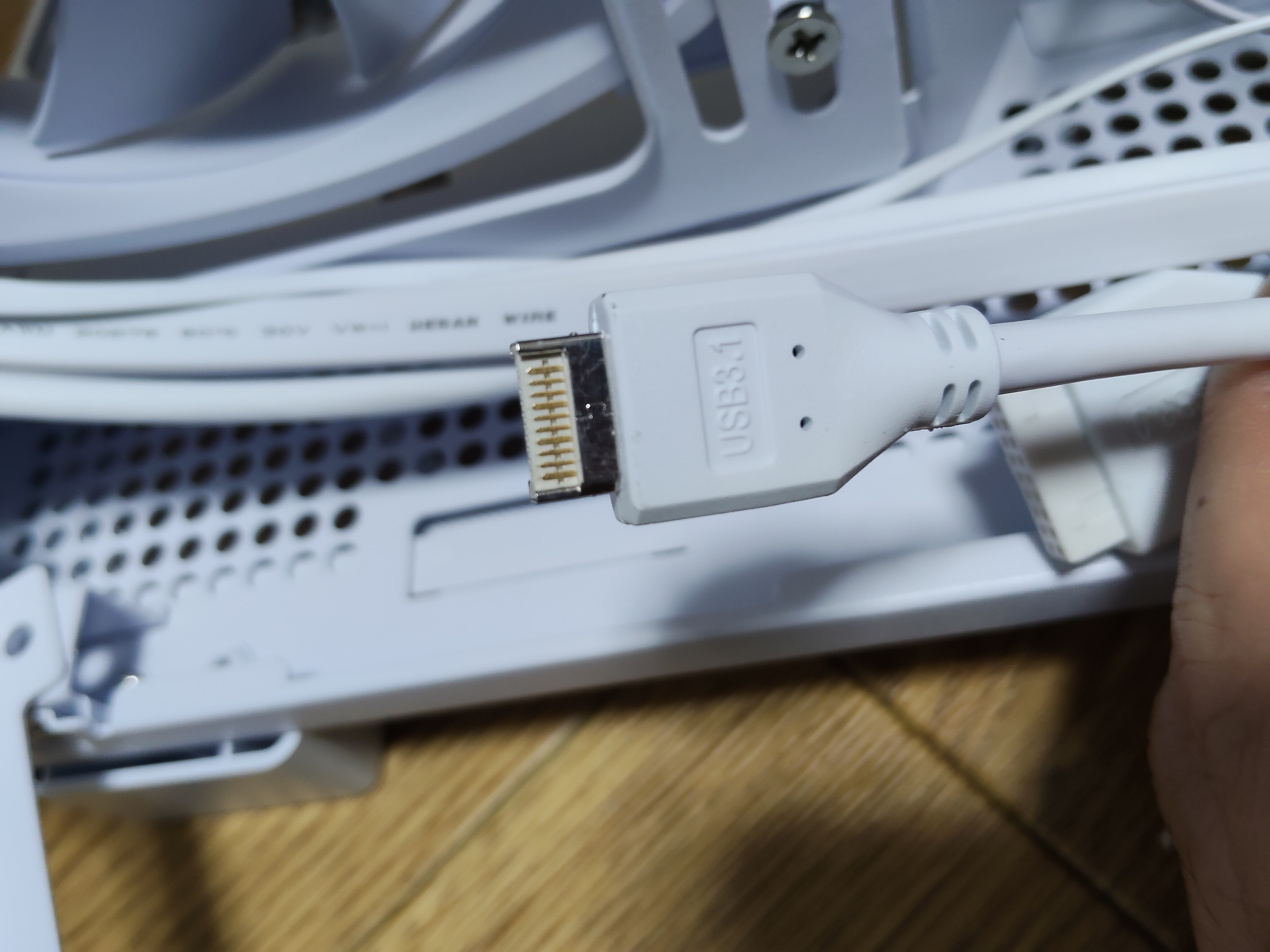

USB Type-C 前面ポートから伸びる内部接続用ケーブル。表面に 「USB3.1」表記（USB 3.2 Gen2 の旧名称）あり。Type-E 規格の 20 ピン平型コネクタで、片側の凹み（キー）でマザボの凸（キー）と合わせて挿す。
KING 95 PRO の主な配線
- 電源スイッチ（PWR_SW）
- リセットスイッチ（RESET_SW）
- 電源 LED（PWR_LED）：+/- の向きあり
- HDD アクセス LED（HDD_LED）：+/- の向きあり
- USB 3.0 ヘッダー（青コネクタ）
- USB Type-C 前面ポート（KING 95 PRO 対応・マザボの USB 3.2 Gen2 Type-C ヘッダに接続）
- HD AUDIO（フロントオーディオ）
- ARGB ハブ・PWM ハブ（既設ファン 6 基集約・マザボの ARGB ヘッダ 5V + 4-pin ファンヘッダに接続）
KING 95 PRO 既設ハブ接続の実況（11 枚連続写真）

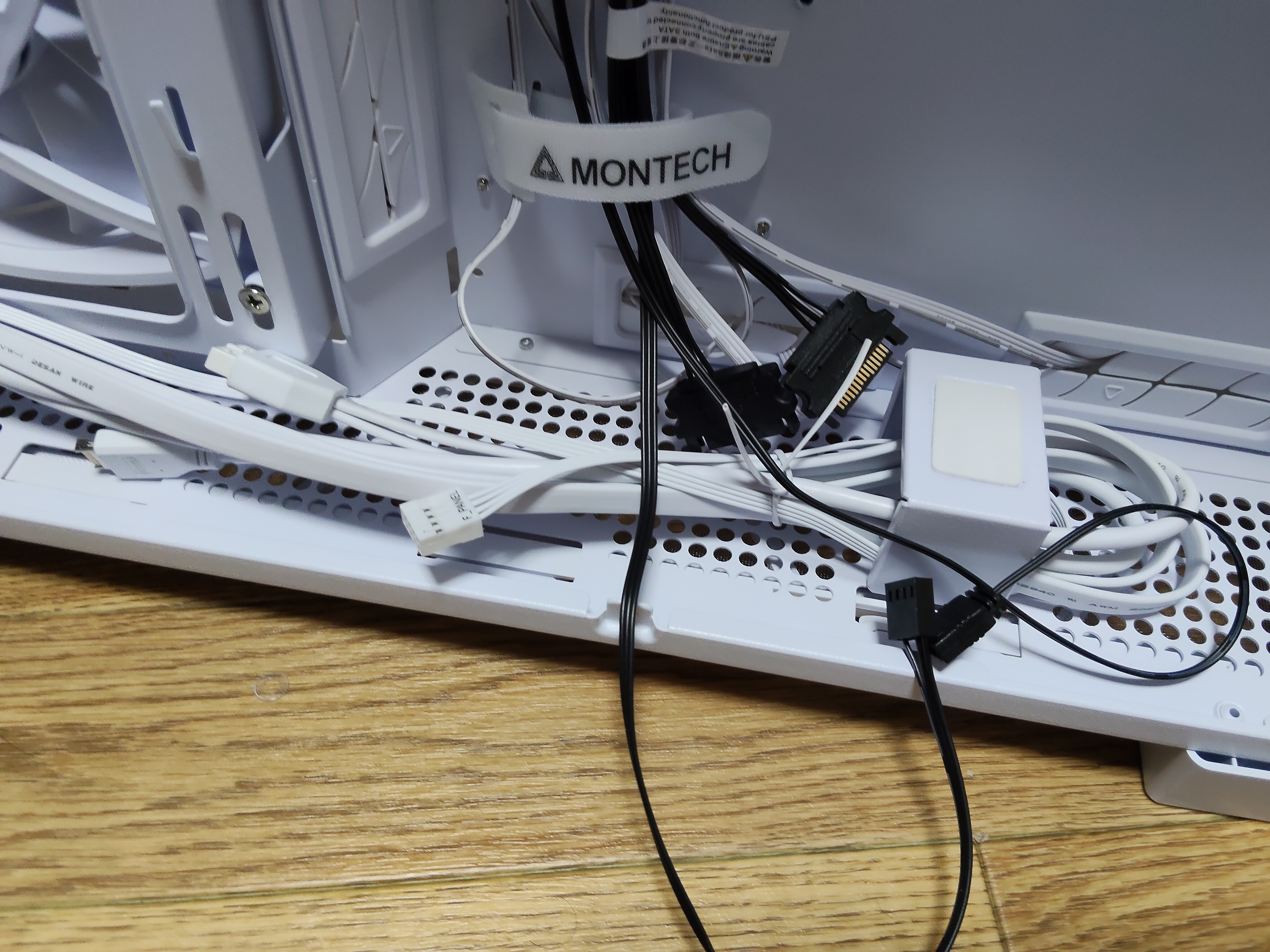

背面チャンバーの既設ケーブル全景
KING 95 PRO 背面チャンバーには MONTECH ロゴ付きの ARGB/PWM ハブ + 既設フロントパネル配線が出荷時から配置されています。中央のマジックテープ付き白いユニットがハブ本体。ここから ARGB（黒 3-pin）+ PWM（黒 4-pin）+ SATA 電源（黒）の 3 系統が出ています。
KING 95 PRO ARGB ハブ出力 → ADDR_LED3

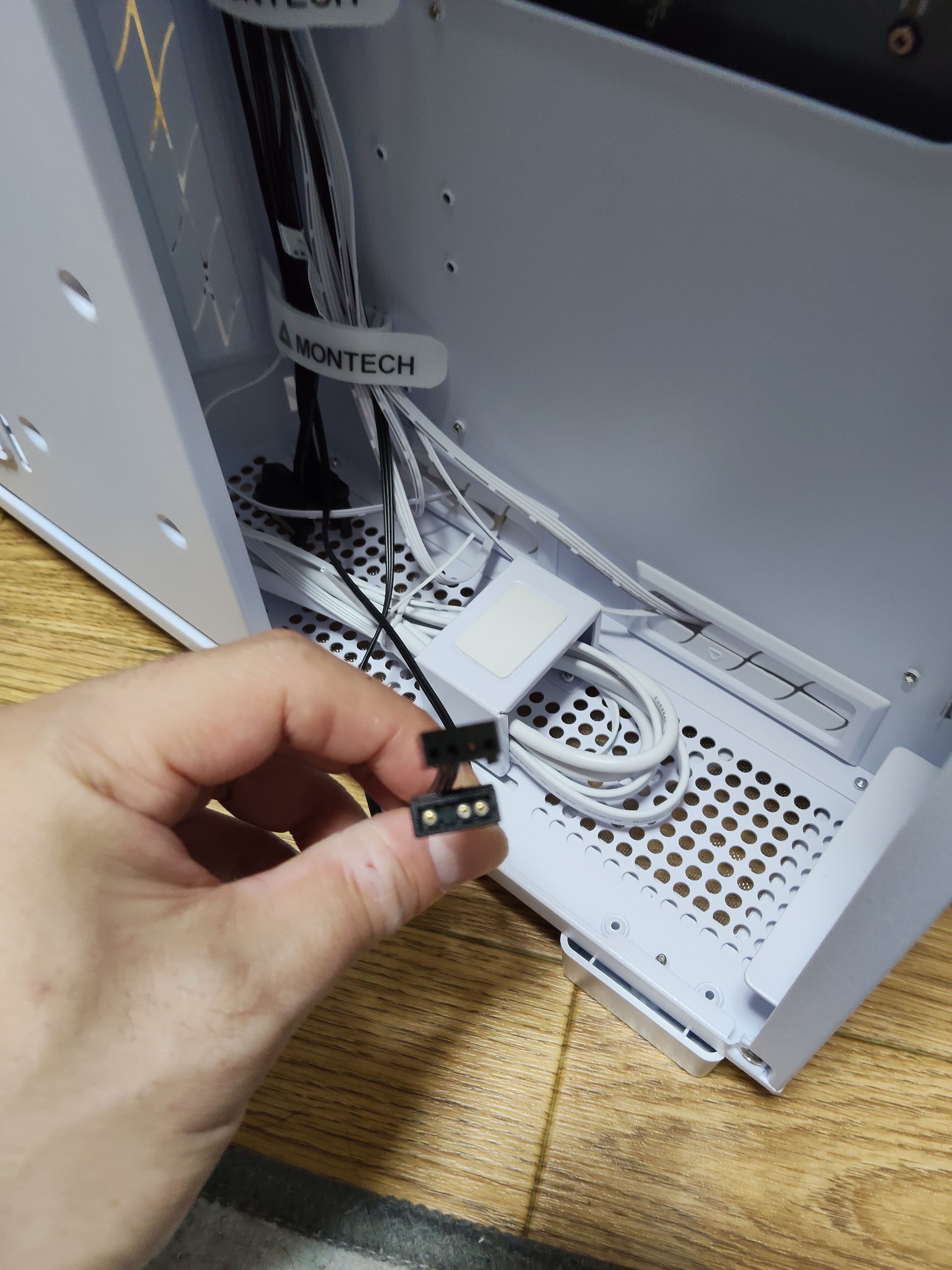

ハブから出ている 黒い 3-pin コネクタ。これが ARGB 出力（5V 3-pin）で、マザボの ADDR_LED2/3 どちらかに接続する側。
別角度から見たコネクタ。背景にハブ本体（MONTECH ロゴ）と SATA 電源コネクタも見える。

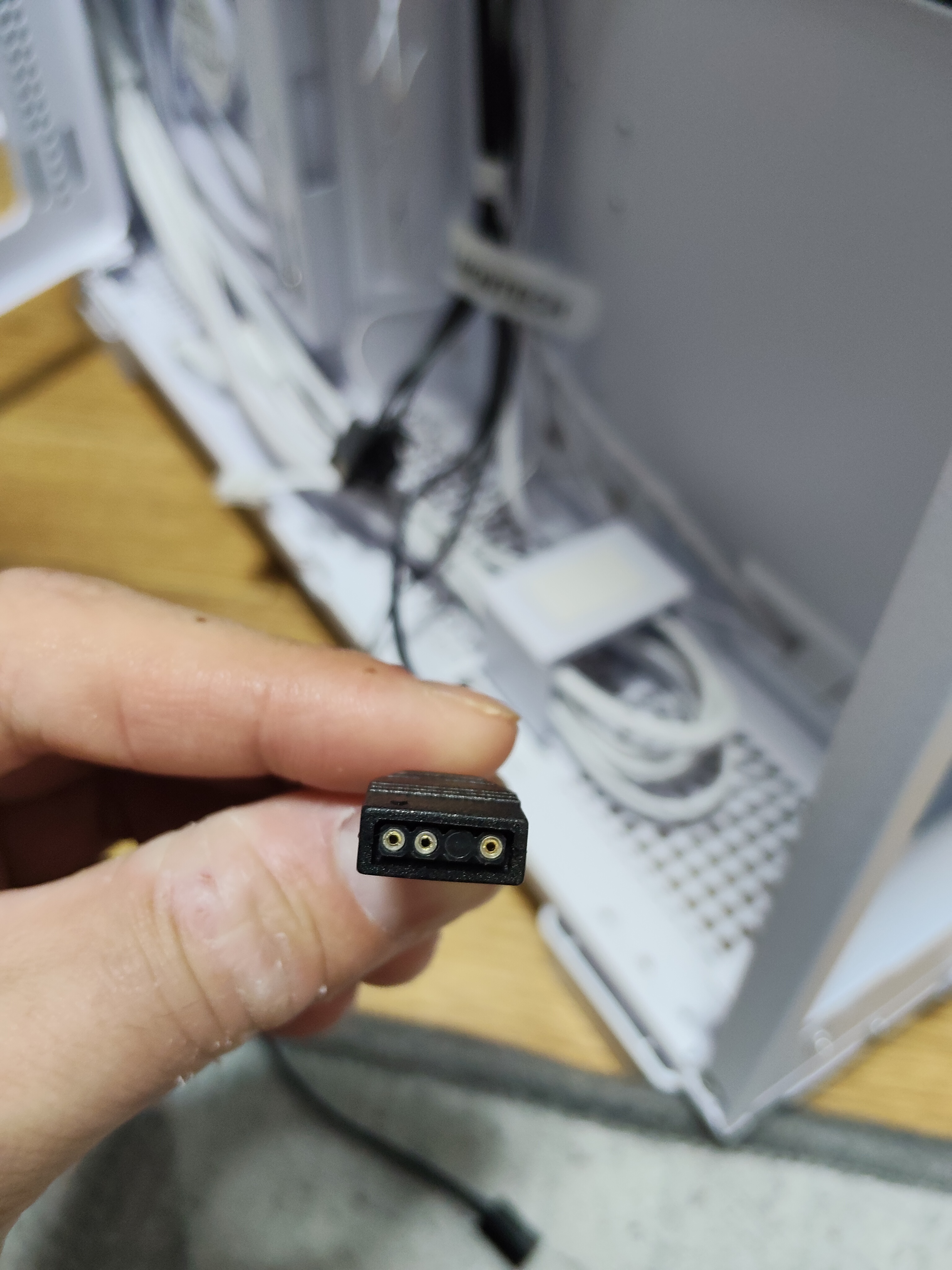

コネクタを拡大すると **4 ホール中 3 ピン構造（◯◯_◯）**が確認できる。これが 5V 3-pin ARGB の典型形状。中央の黒い棒が「空き位置」のキー。マザボ側の ADDR_LED3 ピンの空き位置と一致させて挿す。
KING 95 PRO PWM ハブ出力 → CHA_FAN1
続いて 黒い 4-pin コネクタ。これが PWM 出力で、マザボの CHA_FAN1〜3 のどれかに接続する側。

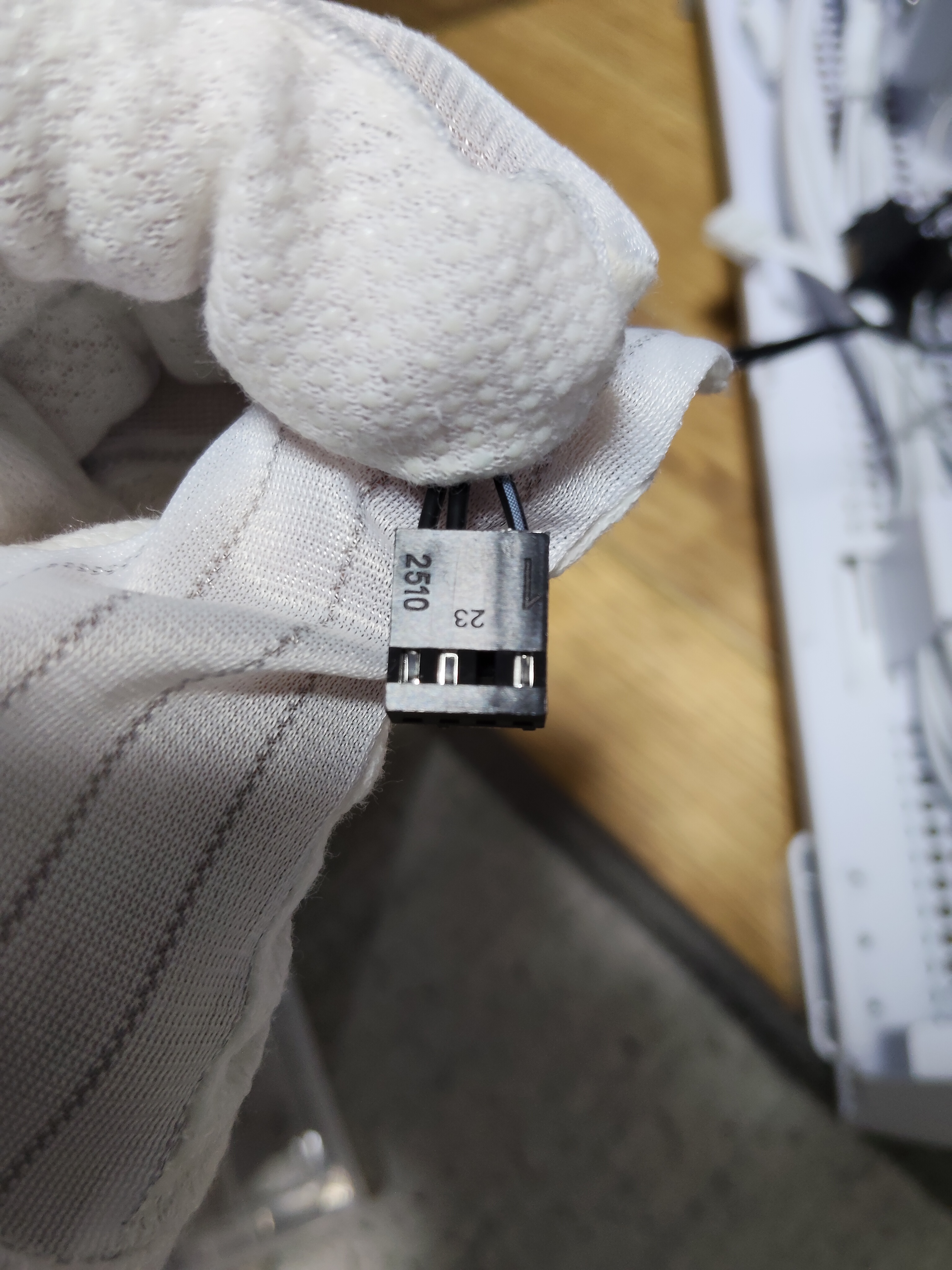

拡大すると裏面に 「2510 23」 の刻印が確認できる。「2510」は 2.54mm ピッチ 4-pin 標準コネクタの業界規格名で、PWM ファンコネクタの定番。

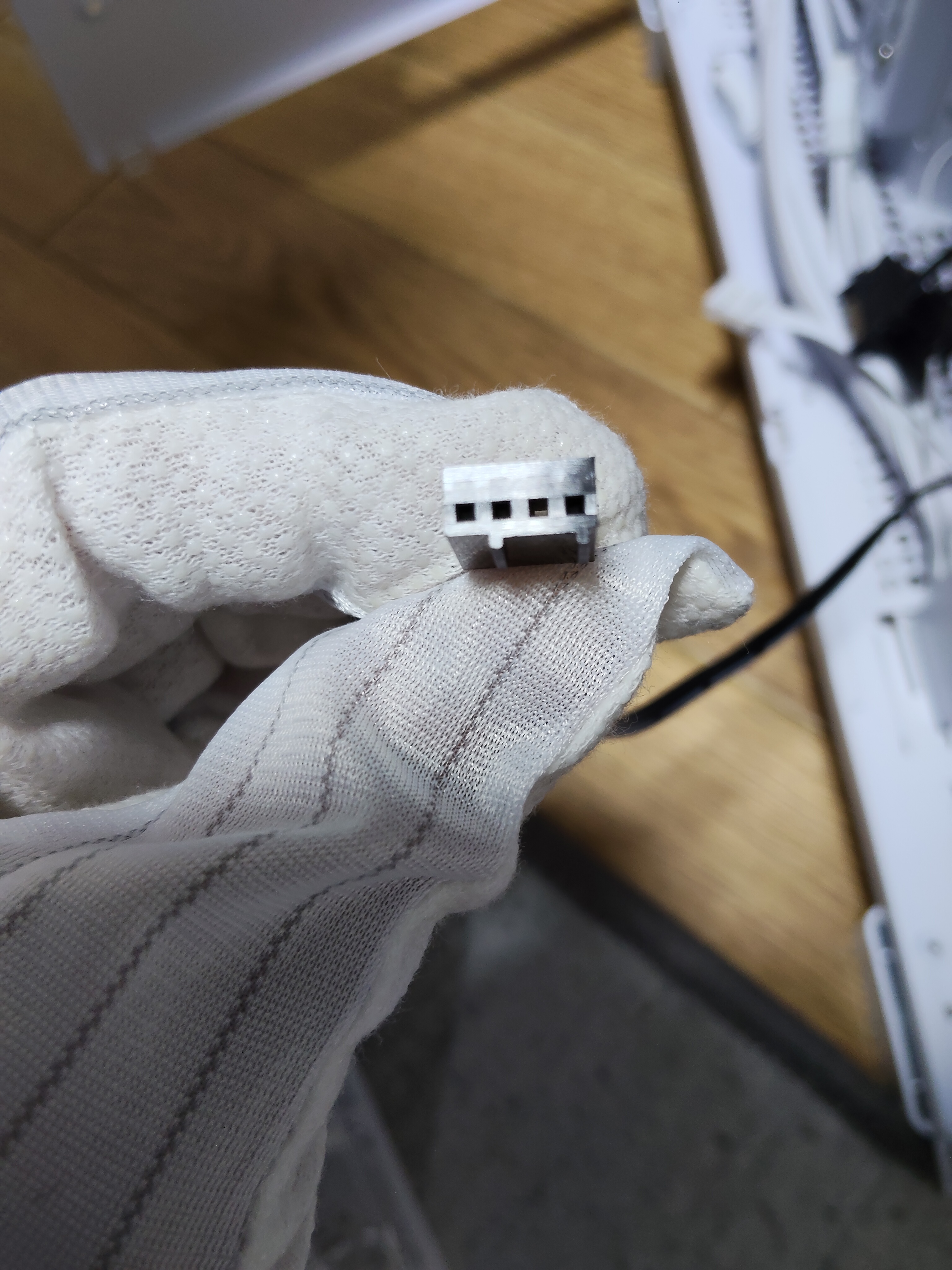

別角度。4 ホールすべてに金属ピンが見える（ARGB の 3 ピンとの違い）。

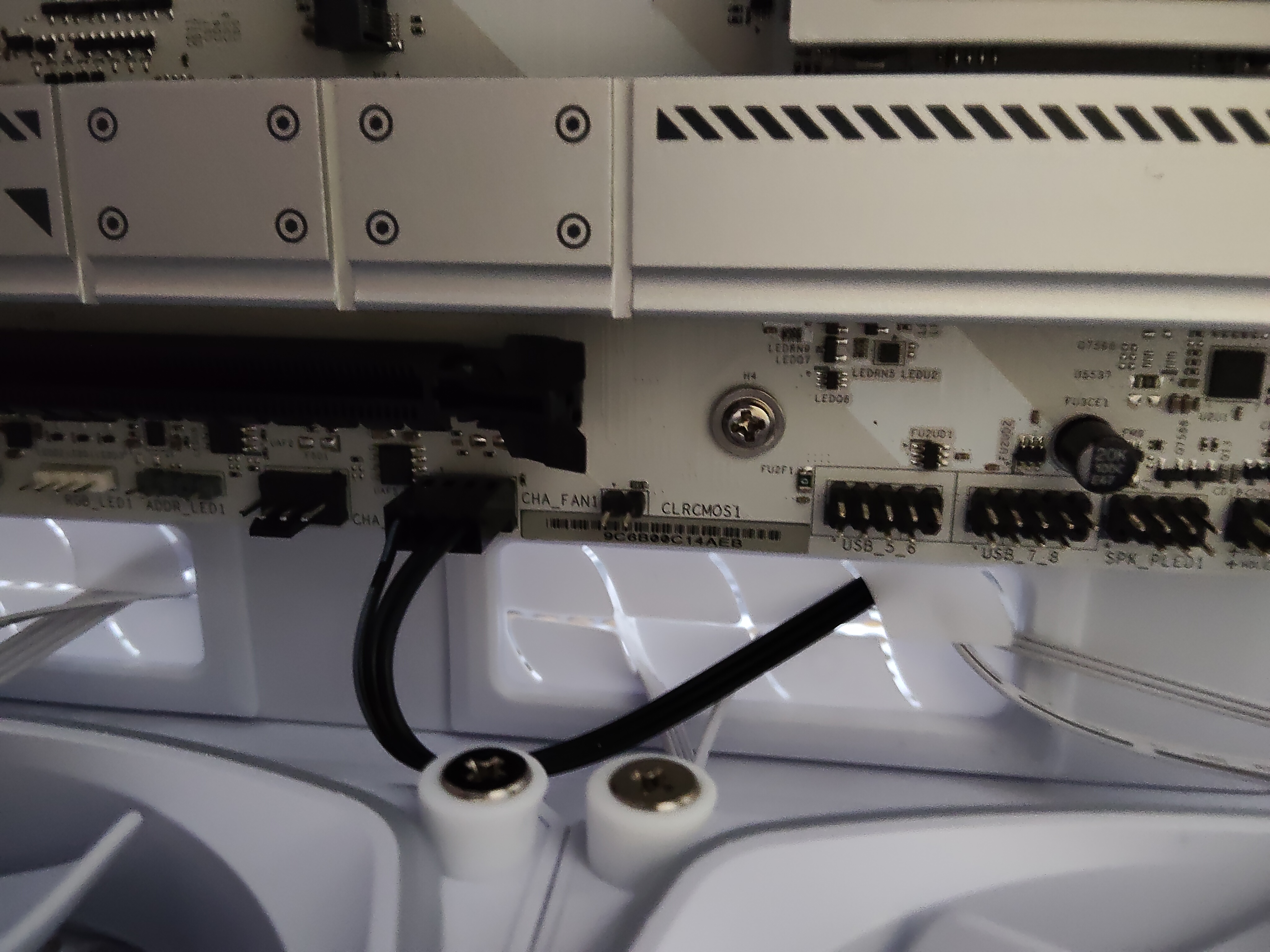

マザボの CHA_FAN1 に PWM 4-pin を接続完了 ✅。ラベルが鮮明に確認できる（CHA_FAN1 の右に CLRCMOS1、上に LED01〜02、右に USB_5_6 / USB_7_8 / SPK_PLED1）。
接続後の設置全景。ADDR_LED1（未使用） + CHA_FAN1（接続済） + 周辺の USB ヘッダが見える。
KING 95 PRO ハブの SATA 電源入力（電源装着後に接続）

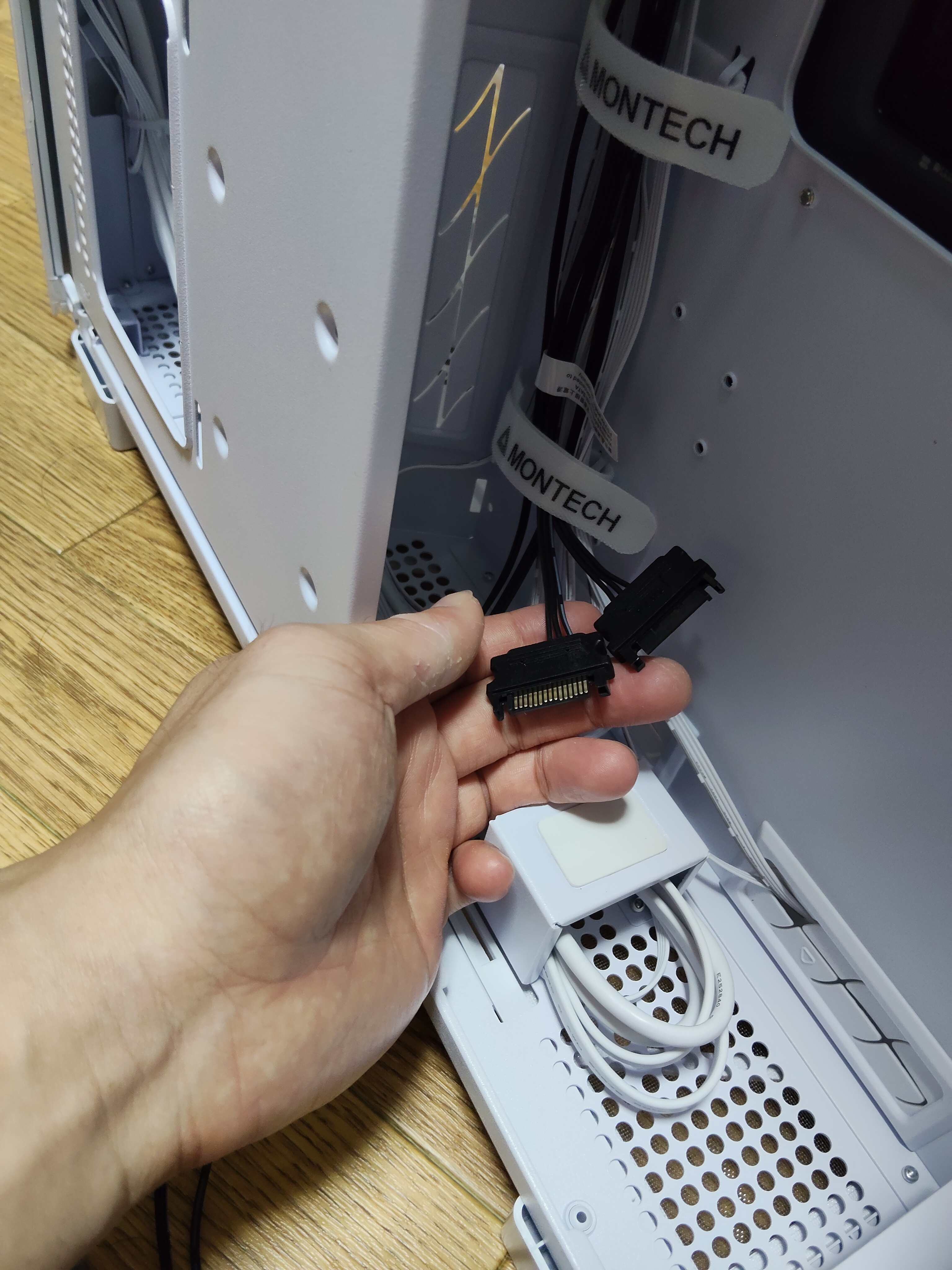

最後に 黒い SATA 形状のコネクタ。これは ARGB/PWM ハブの 電源入力で、電源ユニット装着後に PSU の SATA 電源ケーブルと接続します。

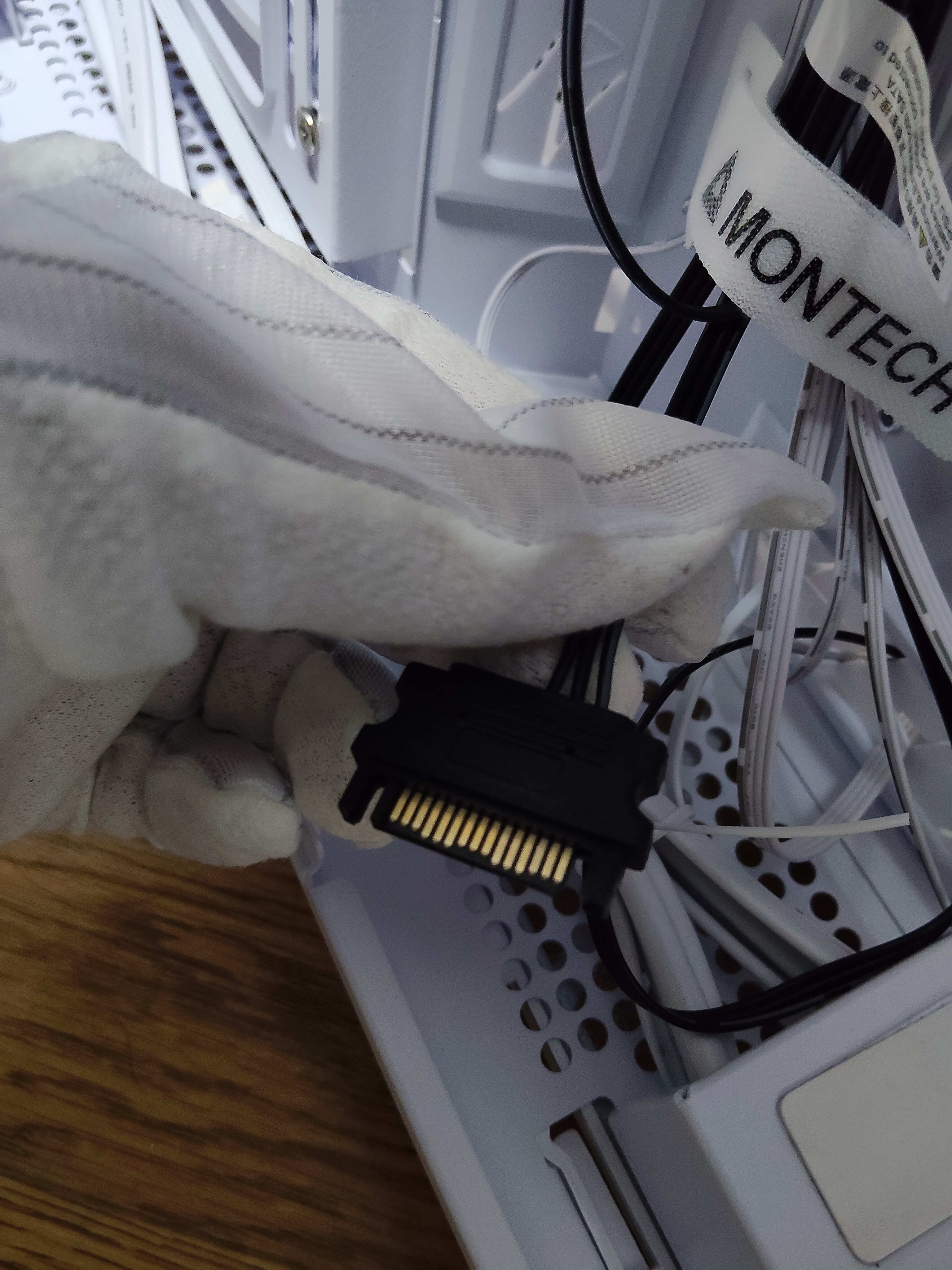

金色の端子が見える側がオス端子。電源ユニットの SATA 電源ケーブル（メス側）と挿し込み形状が一致するので向き間違いなし。これを接続することで 既設 ARGB ファン 6 基へ電力供給 + ARGB ハブと PWM ハブの動作給電が両方完了します。

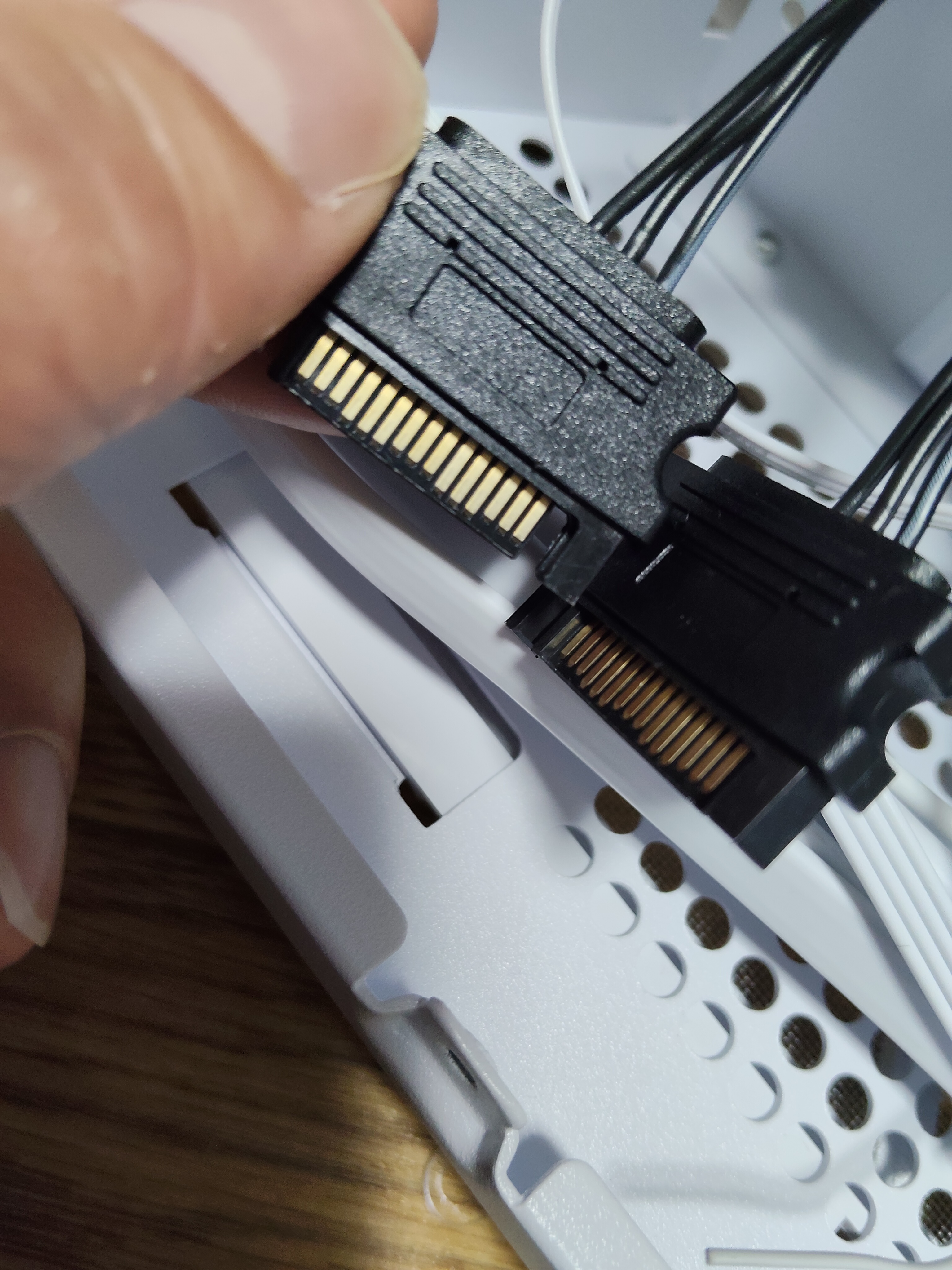

電源ユニット MWE Gold 650 V3 から出ている SATA 電源ケーブル側（オス）。ノンモジュラー仕様で 1 本のケーブルに 4 つの SATA コネクタが連結されています。本構成では 1 つだけを KING 95 PRO ハブの SATA 電源入力（上の写真のメス側）に接続し、残り 3 つは結束保管（全 NVMe 構成で SATA SSD/HDD 未使用のため）。
💡 この SATA 電源接続は電源装着（工程 6）+ 電源ケーブル配線（工程 10）の後に実施します。現状は接続せずぶら下げたままで OK（マジックテープで仮固定推奨）。
HD AUDIO 接続の実況（3 枚連続写真）
KING 95 PRO のフロントパネル オーディオケーブル（マイク + イヤホンジャック用）の接続。

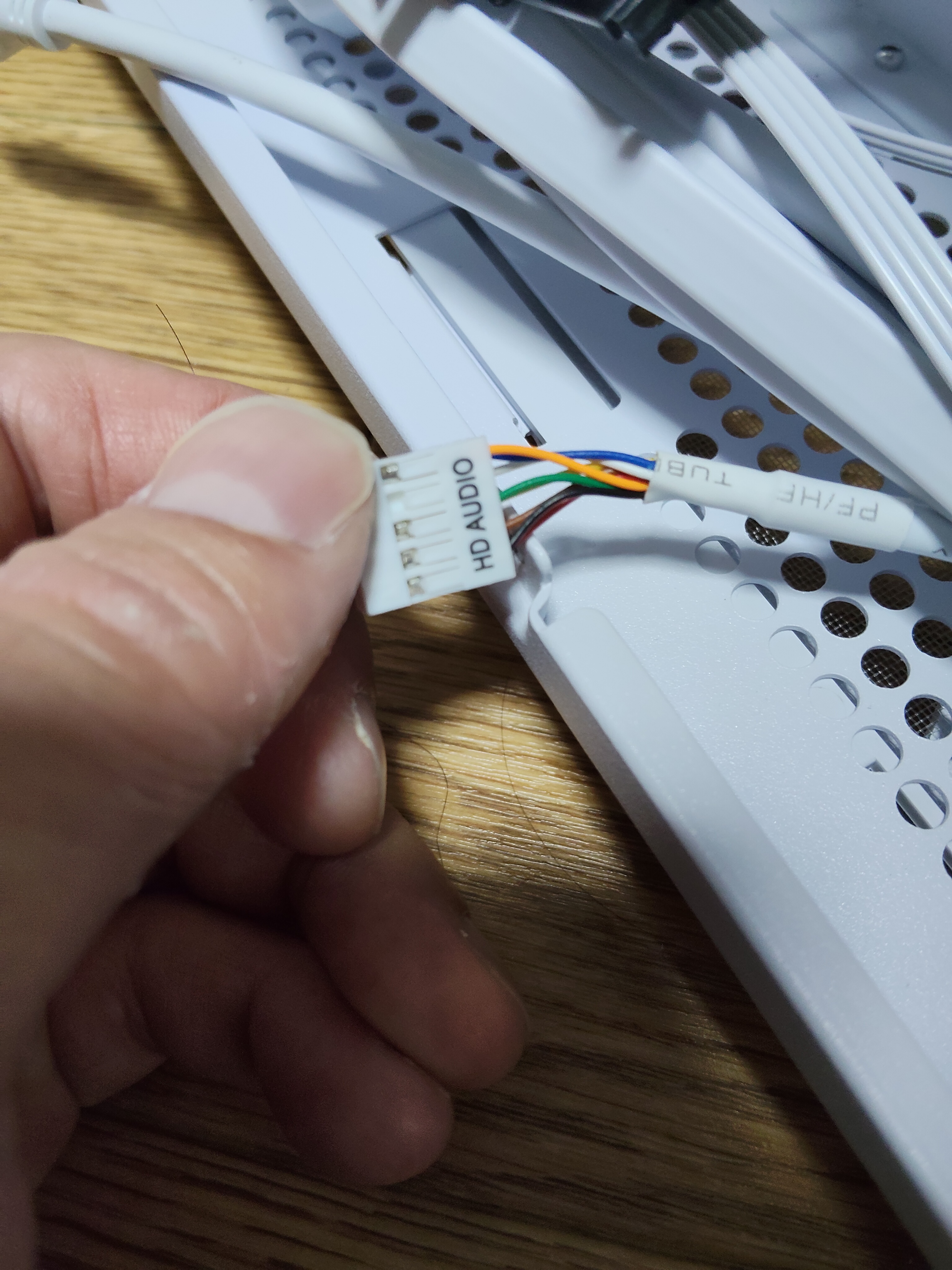

「HD AUDIO」と白文字で表記された 9 ピンコネクタ。10 ホール中 1 ホールが**意図的に塞がれている（キー構造）**ため、向き間違いは物理的に不可能。

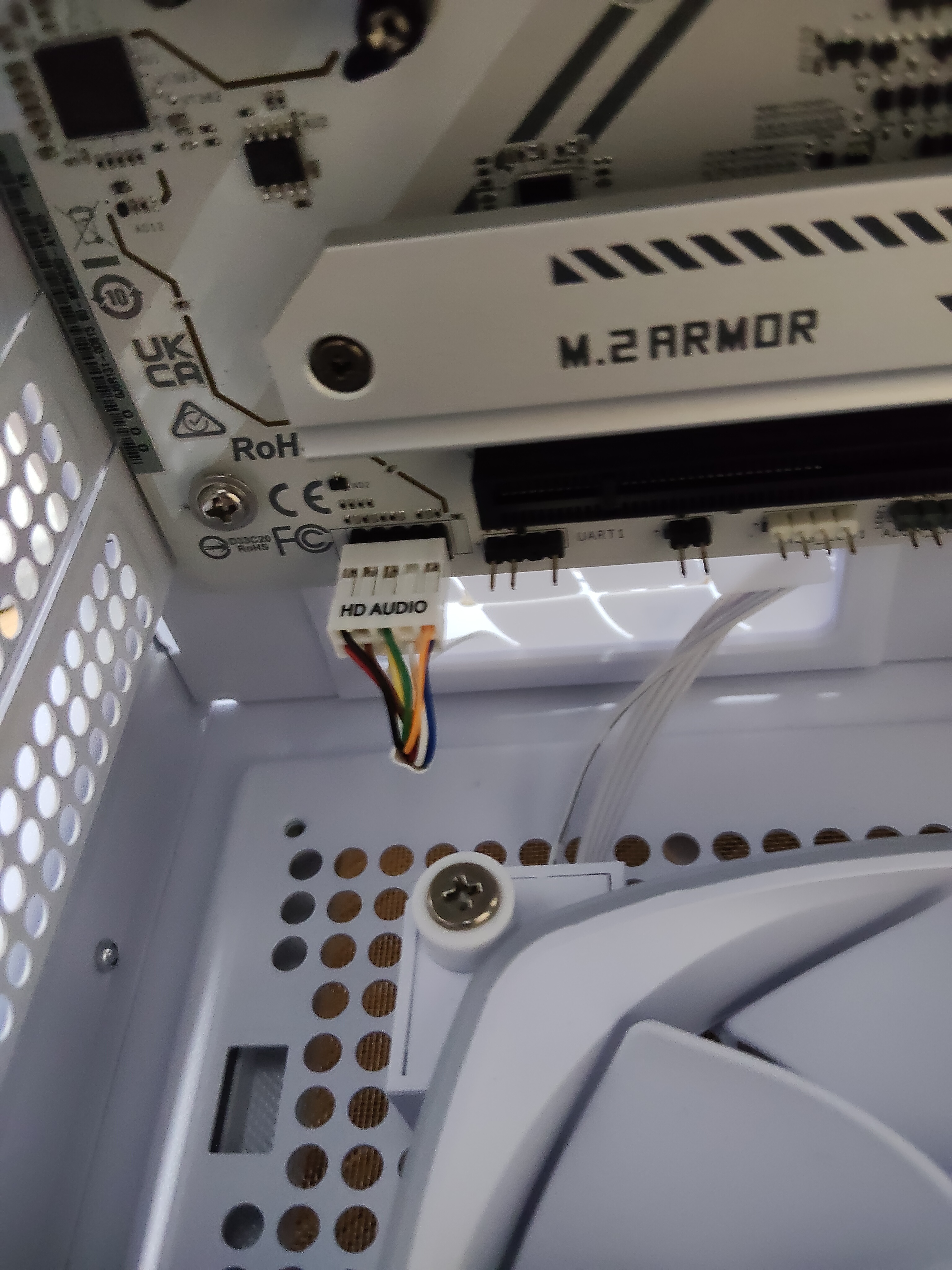

接続直前の状態。マザボの HD_AUDIO1 ヘッダ（マザボ左下端・基板レイアウト p.7 No.28）の位置を確認してから挿し込む。

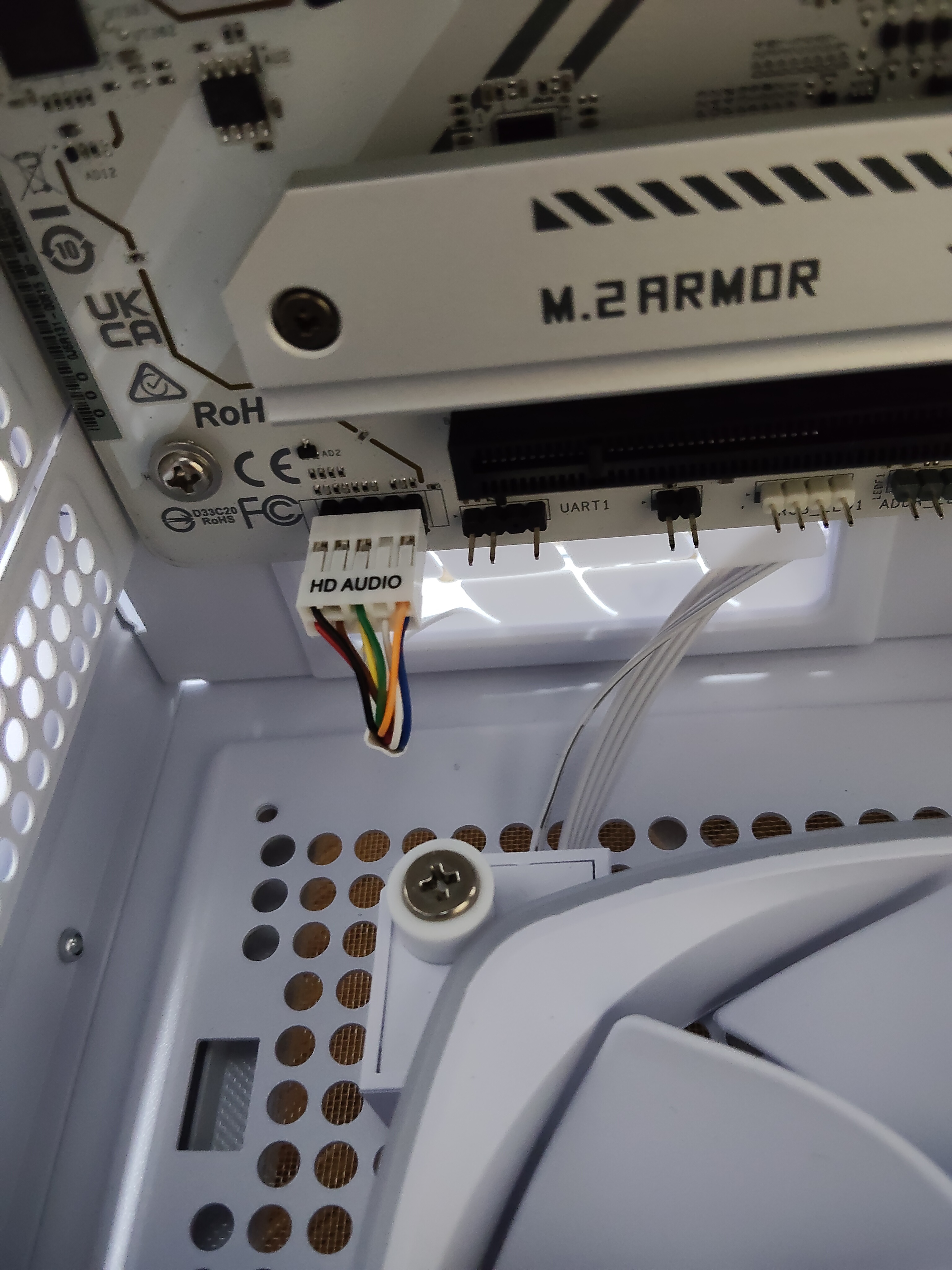

接続完了 ✅。マザボの **M.2 ARMOR ヒートシンク（白）**の下、UART1 ラベルの近くにある HD_AUDIO1 ヘッダにしっかり装着。これでフロントパネルのマイク + ヘッドホンが使えるようになる。
工程 10：電源ケーブルを各パーツに接続（20 分）
| ケーブル | 接続先 | 本構成での要否 |
|---|---|---|
| 24-pin ATX | マザーボード | ✅ 必須 |
| 8-pin EPS（CPU 補助電源） | マザーボード CPU 周辺 | ✅ 必須 |
| PCIe 6+2pin | GPU 補助電源 | ❌ Phase 1 不要（iGPU 運用） |
| SATA 電源 | SATA SSD・HDD | ❌ 不要（NVMe 構成） |
| Molex（4-pin） | ケースファン制御等 | ❌ 不要（マザボヘッダで制御） |
ノンモジュラーのため 不要ケーブル（PCIe / SATA / Molex）は背面チャンバーで結束保管。
工程 11：ケーブルマネジメント（30〜60 分）
KING 95 PRO の ATX デュアルチャンバー構造を活かして配線：
[メインチャンバー]
├─ マザボ・CPU・メモリ・M.2 SSD・CPU クーラー（見せる側）
└─ 配線は右側パネル経由で背面チャンバーへ逃がす
[背面チャンバー]
├─ 電源 + 不要ケーブル束
├─ ARGB ハブ・PWM ハブ（既設）
└─ ケーブルマネジメント（隠す側）工程 12：起動テスト・BIOS 確認（15〜30 分）
推奨：裸組み POST テスト（組立前）
ケースに入れる前に マザボの箱の上で最小構成（CPU + マザボ + メモリ 1 枚 + 電源 + iGPU）で電源 ON → BIOS 起動を確認。トラブル時の切り分けが激減します。
EZ Debug LED（4 灯式診断 LED）で起動状態を即判別
ASRock B850 Steel Legend WiFi の右上端（ADDR_LED3 付近）には 4 つの EZ Debug LED が並んでおり、起動時のトラブルを どの段階で止まっているかで一目判別できます：
| LED | 点灯時の意味 | 対処 |
|---|---|---|
| CPU | CPU 装着不良 or 故障 | CPU 取り外し → AM5 ピン再確認 → 装着し直し |
| DRAM | メモリ装着不良 or 未装着 | メモリスロット再確認（DIMM_A2 + DIMM_B2 推奨） |
| VGA | GPU 検出失敗 | iGPU 運用なら基本点灯しないはず・モニタケーブル確認 |
| BOOT | OS ブート失敗 | OS インストール前は点灯する（正常） |
💡 メモリ着荷前に起動テストすると DRAM LED が点灯して当然なので、慌てずに。CPU・DRAM 以外の LED が点灯しなければ「メモリ待ち」段階としては正常。
BIOS で確認すべき項目
- CPU 名「AMD Ryzen 7 9700X」が正しく表示
- コア数 8 / スレッド数 16 が正しく表示
- メモリ容量 32GB（DDR5-6000 の場合は EXPO プロファイル有効化）
- 全メモリスロットを認識
- M.2 SSD（C: / E: / F:）が全数認識
- CPU 温度 50℃ 以下（アイドル時）
- ケースファン 6 基すべて回転
- iGPU 出力（HDMI）でディスプレイ表示
問題が出たら 自作PC で起動しないトラブル 10 選 を参照。
まとめ
- ✅ 全 12 工程・所要 3〜6 時間（iGPU 運用で工程 8 スキップで時短）
- ✅ AM5 ソケット保護カバーは CPU 装着の直前まで外さない
- ✅ A13 WHITE の配線は CPU_FAN1（PWM）+ ADDR_LED2（ARGB）
- ✅ ノンモジュラー電源の不要ケーブルは 背面チャンバーで結束保管
- ✅ メモリ着荷後（5/13〜15 想定）に組立フェーズ突入、裸組み POST テストで初期動作確認
組立完了後は 第 4 回 OS 移行（AOMEI クローン → sysprep） へ進みます。
